5 Подключение к источнику питания
VEGABAR 52 • 4 … 20 mA
36716-R
U-130320

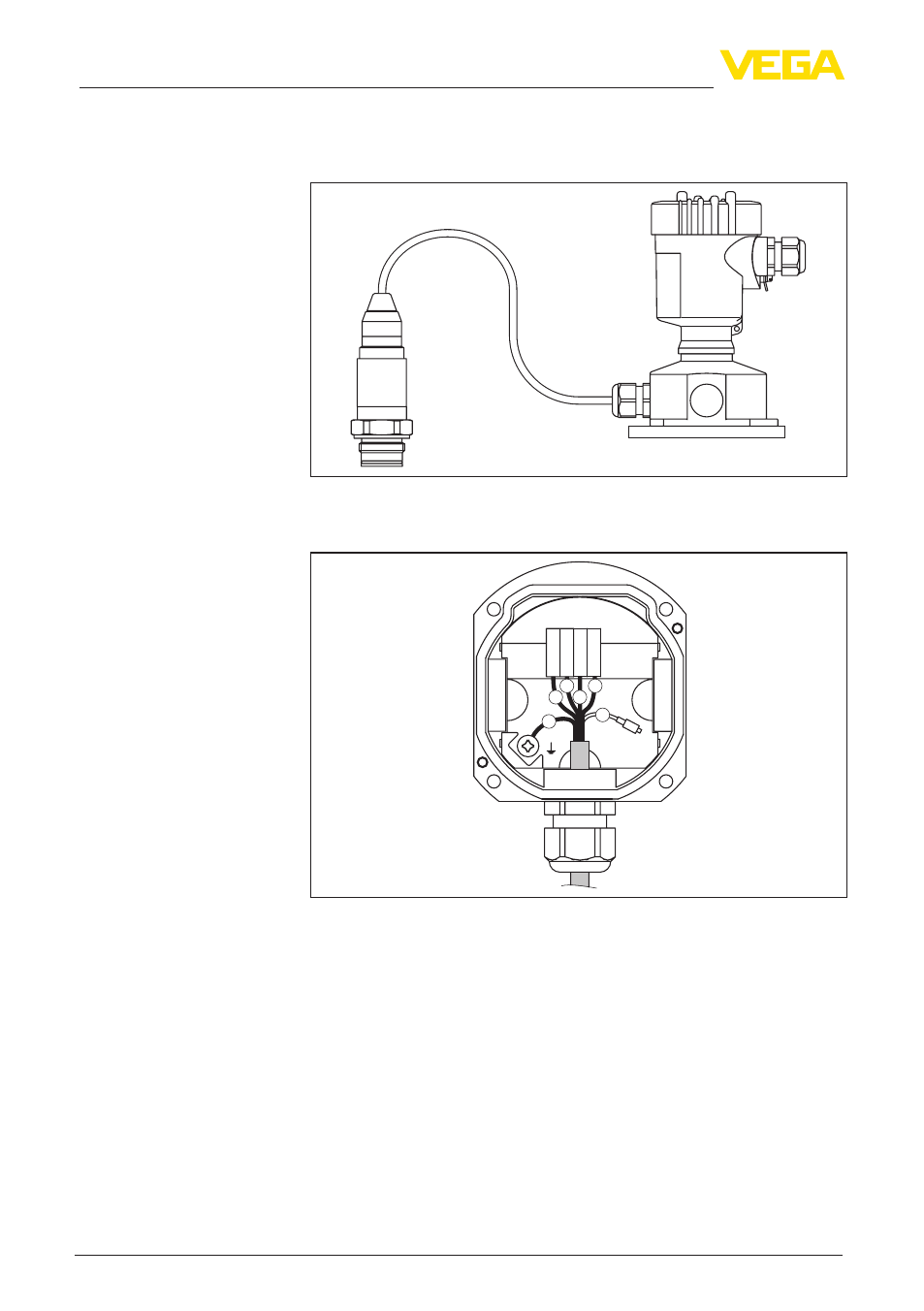

5.5 Схема подключения выносного корпуса
при исполнении IP 68
Рис. 11: VEGABAR 52 в исполнении IP 68, 25 bar, с осевым выводом
кабеля и выносным корпусом
1 2 3 4
6
3
4
1
2
5
Рис. 12: Подключение датчика в цоколе корпуса
1 Коричневый
2 Голубой
3 Желтый
4 Белый
5 Экранирование
6 Капилляр для выравнивания давления
