5 Подключение к источнику питания
VEGABAR 52 • 4 … 20 mA
36716-R
U-130320
2
3
Display
4...20mA
1 2 1

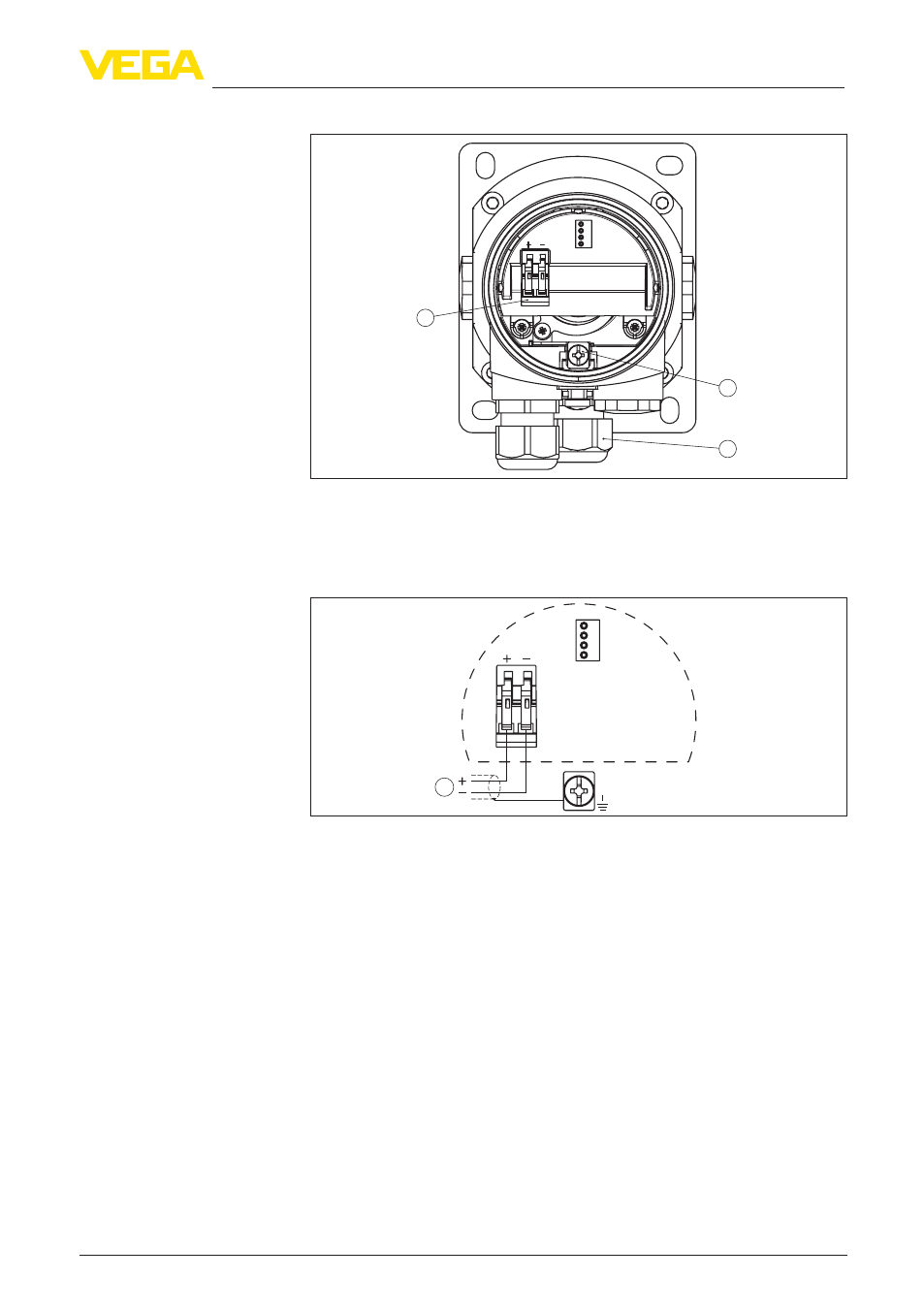

Рис. 13: Отсек электроники и подключения
1 Пружинные контакты для источника питания
2 Клемма заземления для подключения экрана кабеля
3 Кабельный ввод к датчику
1
1 2
4...20mA
Display
Рис. 14: Схема подключения выносной электроники
1 Питание/Выход сигнала
5.6 Фаза включения
После подключения VEGABAR 52 к источнику питания или
после восстановления напряжения в течение прибл. 30 сек.
выполняется самопроверка прибора:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии ПО и тега (обозначения)
датчика
•
Кратковременный (10 сек.) скачок выходного сигнала до
установленного значения отказа
Затем выдается соответствующий токовый сигнал (значение
соответствует действительному уровню и уже выполненным
установкам, например заводской установке).
Отсек электроники
и подключения для
питания
Схема подключения
выносной электроники
Фаза включения
