6 Настройка с помощью ПК и PACTware
6 .1 Подключение ПК
1
5
2
3
4

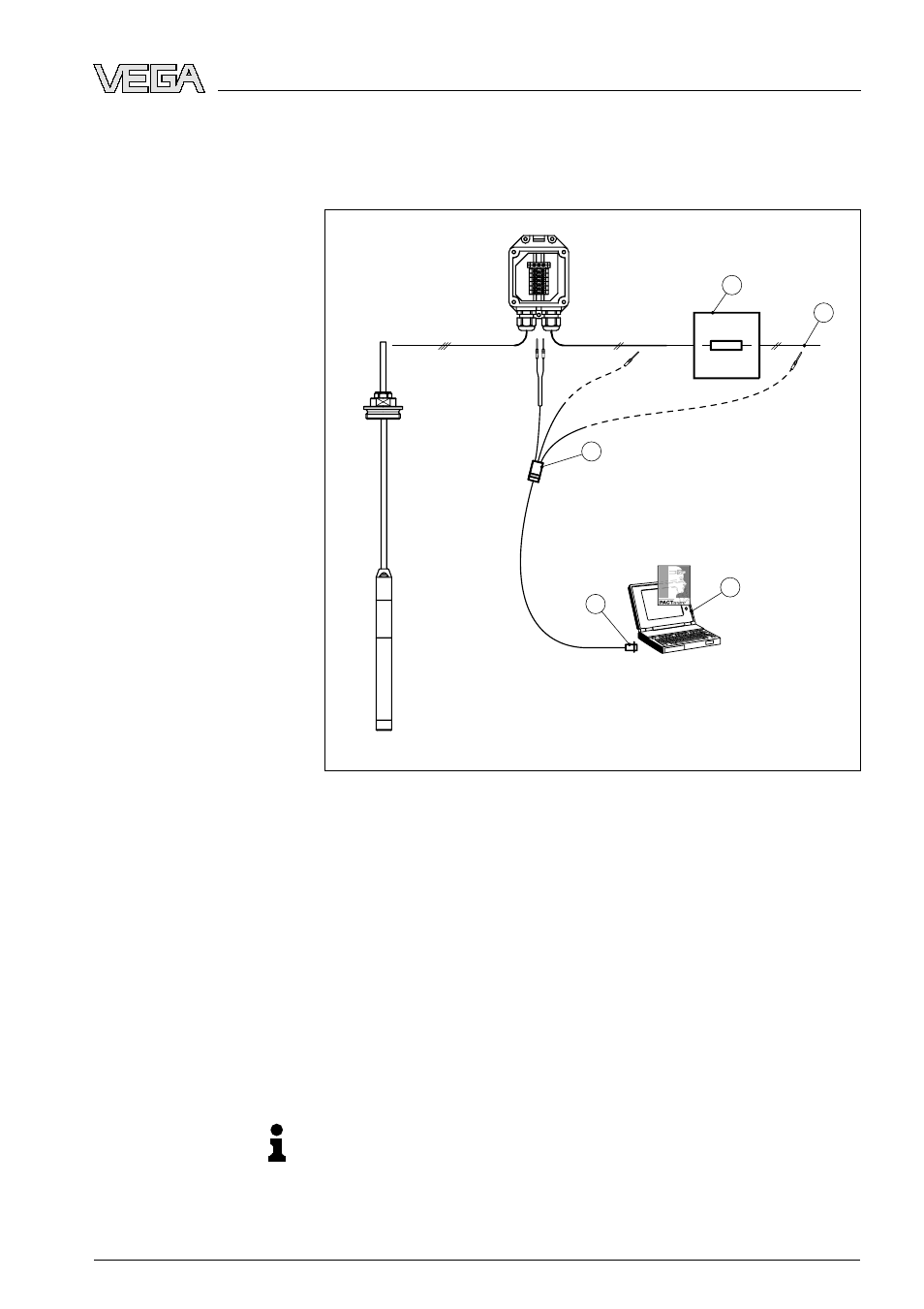

Рис. 11: Подключение ПК к VEGABOX 02 или коммуникационному
сопротивлению
1
ПК с ПО PACTware
2 Порт RS232 (для VEGACONNECT 3), порт USB (для VEGACONNECT 4)
3 VEGACONNECT 3 или 4
4 Коммуникационное сопротивление 250 Ω
5 Источник питания
Требуемые компоненты:
l
VEGAWELL 72
l
ПК с PACT ware и подходящим VEGA-DTM
l
VEGACONNECT с адаптерным кабелем HART
l
Сопротивление HART прибл. 250 Ω
l
Источник питания
Примечание:
Для источников питания со встроенным сопротивлением
HART (
внутреннее сопротивление прибл. 250 Ω), напри-
мер: VEGATRENN 149A, VEGADIS 371, VEGAMET 381/624/
Подключение ПК к
сигнальному кабелю
VEGAWELL 72 • 4 … 20 mA/HART Pt 27
