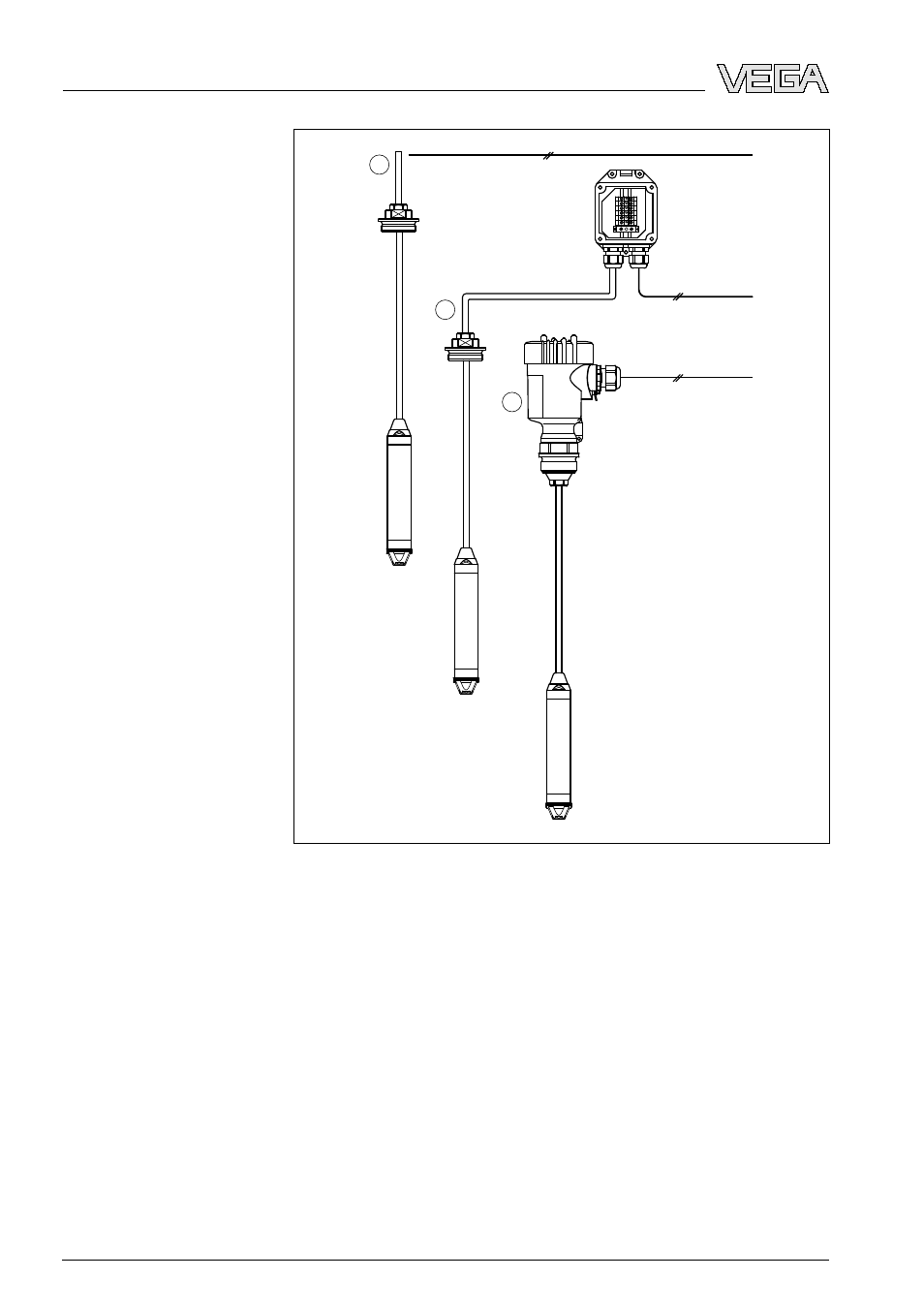

Рис. 6: Подключение VEGAWELL 72 к источнику питания
1
Прямое подключение
2
Подключение через VEGABOX 02
3
Подключение через корпус
При необходимости экранированного кабеля, кабельный
экран следует заземлить с обеих сторон. В пластиковом
корпусе, в VEGABOX 02 или в VEGADIS 12 экран
подключается непосредственно к внутренней клемме
заземления. Внешняя клемма заземления на корпусе
должна быть низкоомно соединена с уравнителем по-
тенциалов.
При вероятности возникновения уравнительных токов,
подключение со стороны вторичного устройства должно
осуществляться через керамический конденсатор (на-
Экранирование кабеля
и заземление
20
VEGAWELL
72 • 4 … 20
mA/HART Pt
5 Подключение к источнику питания
34360
-RU
-080827
