Инструкция по эксплуатации VEGA VEGAWELL 72 4 … 20 mA_HART PT 100
Страница 24
1
2
3
4
-
-
+
mA
+
1
2
1
2
1
2
3
–
–
+
+

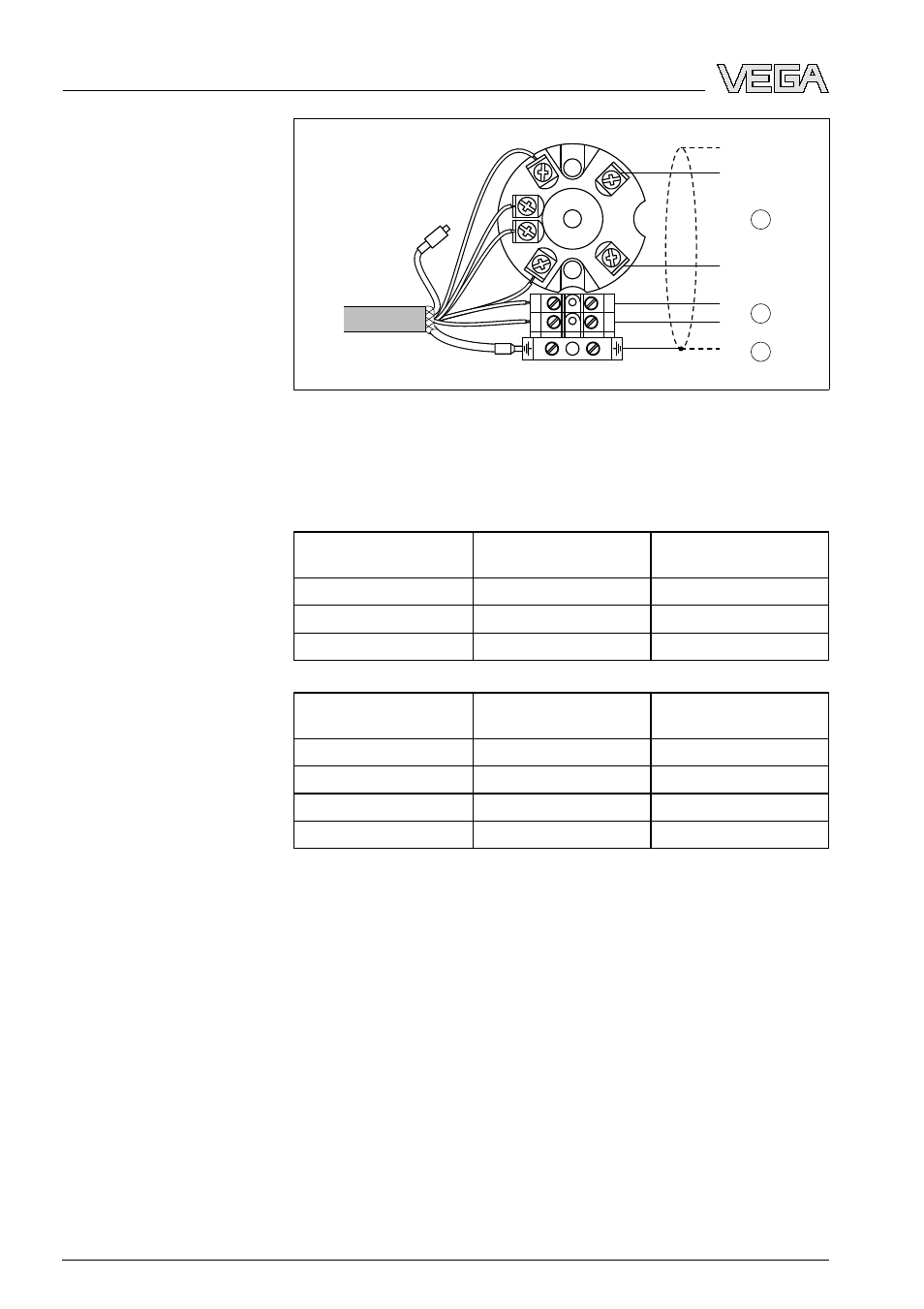

Рис. 9: Расположение контактов VEGABOX 02
1
К источнику питания или системе формирования сигнала (сигнал
преобразователя давления)
2
К источнику питания или устройству формирования сигнала (термо-
метр сопротивления Pt 100)
3
Экранирование
5
)
Номер провода
Цвет проводов/по-
лярность
Контакты
VEGABOX 02
1
Коричневый (+)
1
2
Голубой (-)
2
3
Экранирование
Земля
Номер провода
Цвет проводов/по-
лярность
Клемма температур-
ного датчика
3
Белый
1
4
Желтый
2
5
Красный
3
6
Черный
4
5)
Экран подключить к клемме заземления. Клемму заземления на
внешней стороне корпуса соединить с "землей" в соответствии с
действующими нормами. Обе клеммы гальванически связаны.
Подключение через
VEGABOX 02
со
встроенным преобраз-
ователем для Pt 100
24
VEGAWELL
72 • 4 … 20
mA/HART Pt
5 Подключение к источнику питания
34360
-RU
-080827
