3

С помощью отвертки ослабить винтовые контакты.

4

Провода вставить в открытые контакты в соответ-
ствии со схемой подключения.

5

С помощью отвертки снова затянуть винтовые кон-
такты.

6

Слегка потянув за провода, проверить надежность их
закрепления в контактах

7

Туго затянуть гайку кабельного ввода. Уплотнитель-
ное кольцо должно полностью облегать кабель.

8

Снова завинтить крышку корпуса.

Электрическое подключение выполнено.

5

.3

Схема подключения

1

8

2

3

4

5

6

7

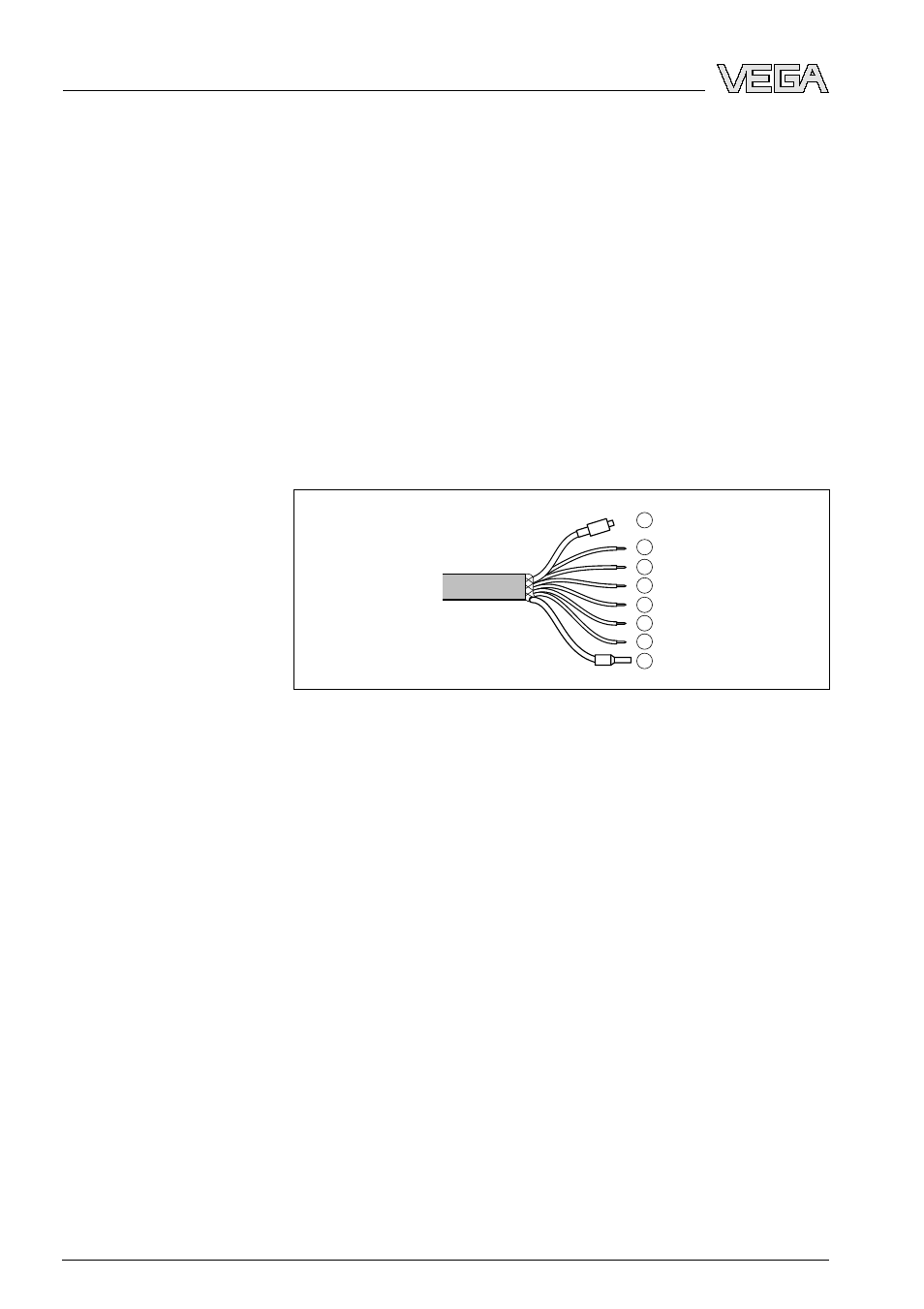

Рис. 7: Назначение проводов соединительного кабеля
1

Голубой (-): к источнику питания или системе формирования сигнала

2

Коричневый (+): к источнику питания или системе формирования
сигнала

3

Белый: к формированию сигнала встроенного Pt 100 (питание)

4

Желтый: к формированию сигнала встроенного Pt 100 (измерение)

5

Красный: к формированию сигнала встроенного Pt 100 (измерение)

6

Черный: к формированию сигнала встроенного Pt 100 (питание)

7

Экранирование

8

Капилляр для выравнивания давления с фильтрующим элементом

Прямое подключение

22

VEGAWELL

72 • 4 … 20

mA/HART Pt

5 Подключение к источнику питания

34360

-RU

-080827
