Страница 25
1
2
4
5
3
6
1
3
2

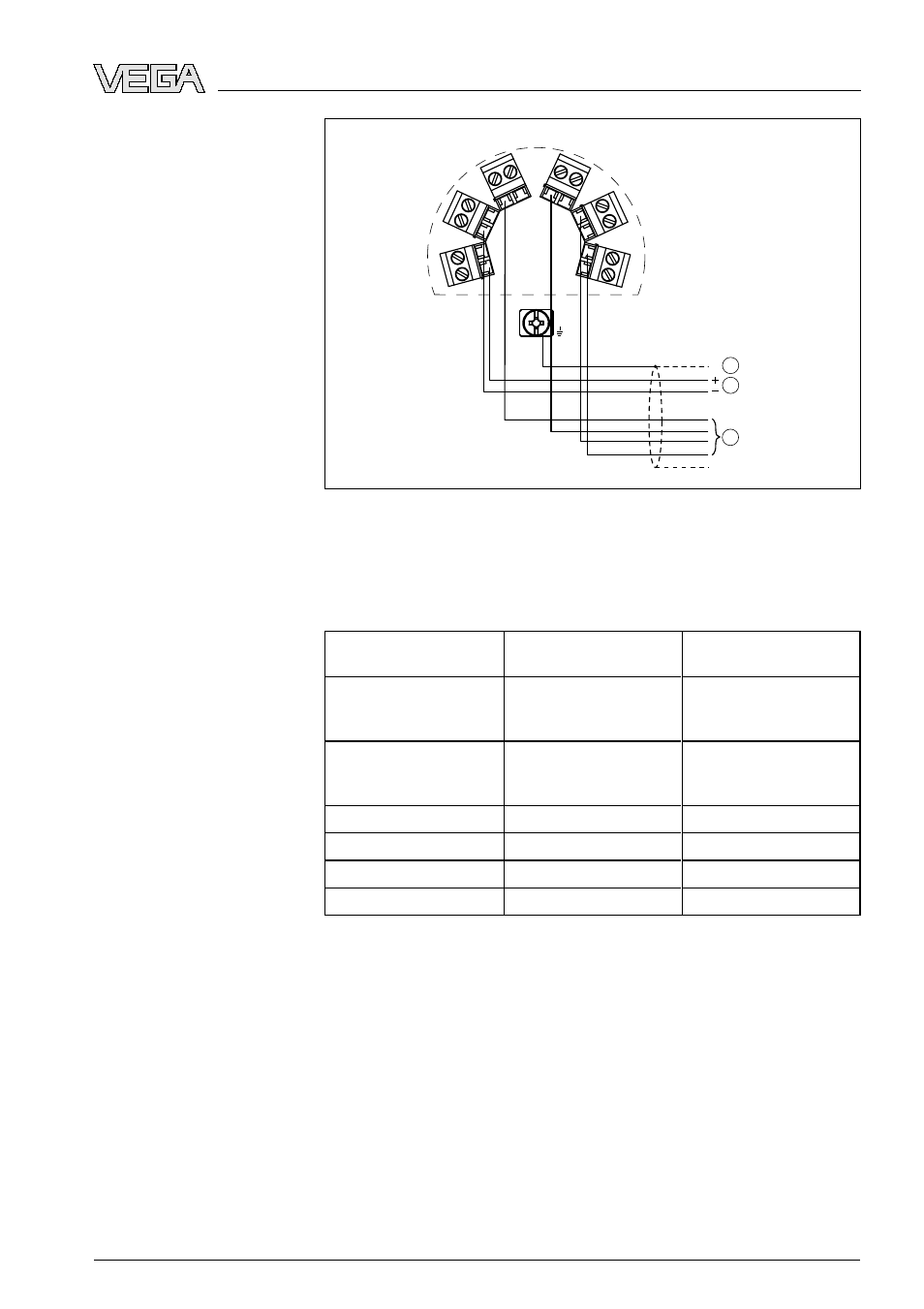

Рис. 10: Расположение контактов в корпусе
1
К источнику питания или системе формирования сигнала (сигнал
преобразователя давления)
2
К источнику питания или устройству формирования сигнала (термо-
метр сопротивления Pt 100)
3
Экранирование
6
)
Номер клеммы
Цвет проводов датчи-
ка/полярность
Функция
1
Коричневый (+)
Питание/Сигнал
преобразователя
давления
2
Голубой (-)
Питание/Сигнал
преобразователя
давления
3
Белый
Питание P
t 100
4
Желтый
Измерение P
t 100
5
Красный
Измерение P
t 100
6
Черный
Питание P
t 100
5
.4
Фаза включения
После подключения VEGAWELL 72 к источнику питания
или после восстановления напряжения выполняется
самопроверка прибора и происходит следующее:
l
Внутренняя проверка электроники
l
скачок выхода 4 … 20
mA до значения отказа.
6)
Экран подключить к клемме заземления. Клемму заземления на
внешней стороне корпуса соединить с "землей" в соответствии с
действующими нормами. Обе клеммы гальванически связаны.
Подключение через
корпус
VEGAWELL
72 • 4 … 20
mA/HART Pt
25
5 Подключение к источнику питания
