Инструкция по эксплуатации VEGA VEGAWELL 72 4 … 20 mA_HART PT 100
Страница 23
Advertising
1
2
1
3
–
+
1
2
3
4
5
6
1
2
3
4
5
6

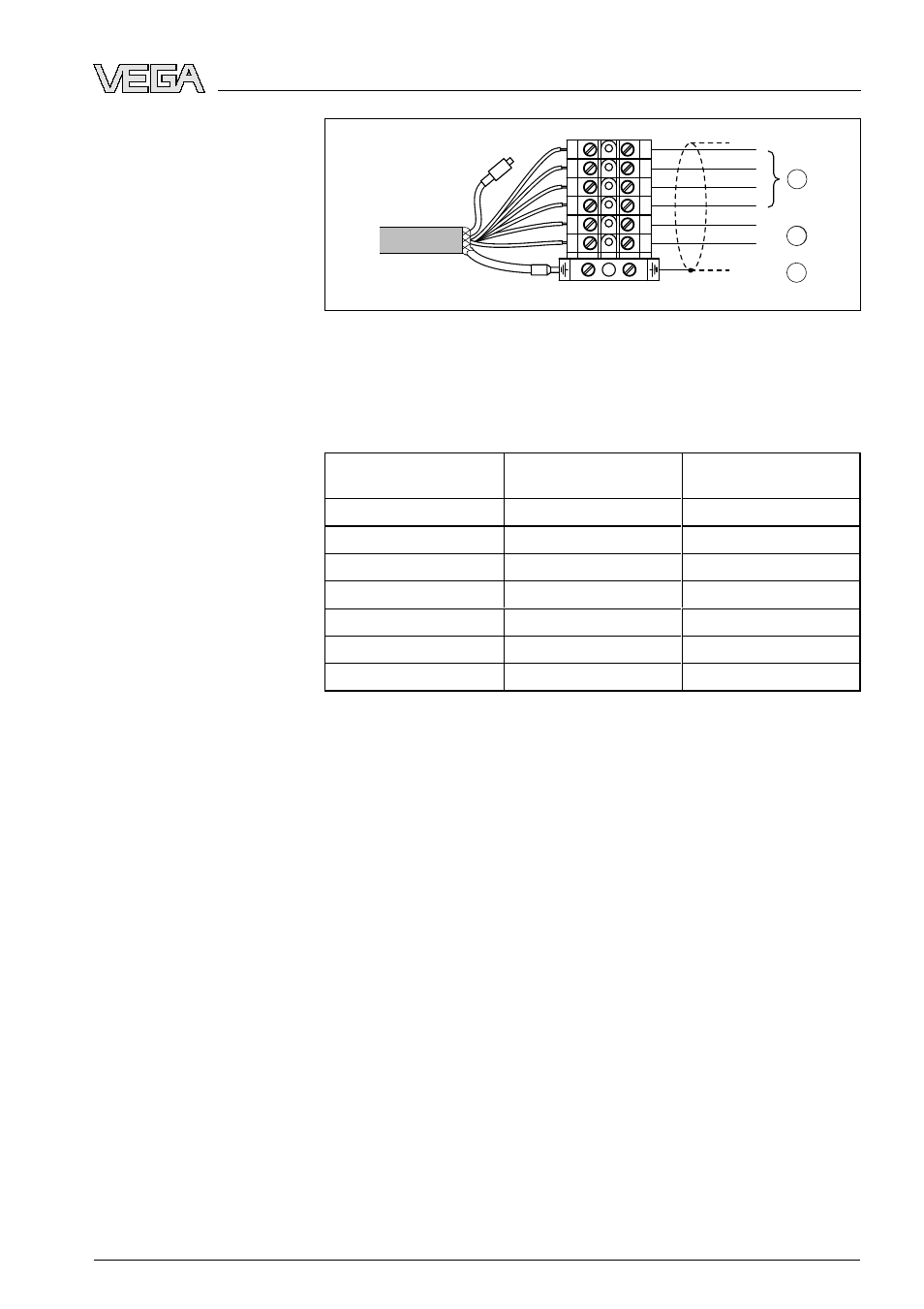

Рис. 8: Расположение контактов VEGABOX 02
1
К источнику питания или системе формирования сигнала (сигнал
преобразователя давления)
2
К источнику питания или системе формирования сигнала (соедини-
тельные кабели термометра сопротивления Pt 100)
3
Экранирование
4
)
Номер провода
Цвет проводов/по-
лярность
Контакты
VEGABOX 02
1
Коричневый (+)
1
2
Голубой (-)
2
3
Белый
3
4
Желтый
4
5
Красный
5
6
Черный
6
Экранирование
Земля
4)
Экран подключить к клемме заземления. Клемму заземления на
внешней стороне корпуса соединить с "землей" в соответствии с
действующими нормами. Обе клеммы гальванически связаны.
Подключение через
VEGABOX 02
VEGAWELL
72 • 4 … 20
mA/HART Pt
23
5 Подключение к источнику питания
34360
-
RU
-080827
