3 Несущий трос вставить снизу в открытое резьбовое
соединение
4 Уплотнительный конус и конусную втулку надеть на
несущий трос и зафиксировать, затянув рукой уплот-
нительный винт
5 Соединение ввернуть в патрубок, затянуть ключом
SW
30, после чего затянуть уплотнительный винт
ключом SW 19
Для корректировки высоты:
1 Ключом SW 19 ослабить уплотнительный винт
2 Уплотнительный конус и конусную втулку переместить
на желаемую позицию на тросе
3 Снова затянуть уплотнительный винт
Для демонтажа выполнить описанные выше действия в
обратном порядке.
4 .4 Порядок монтажа с резьбовым штуцером
или корпусом
2
3
1

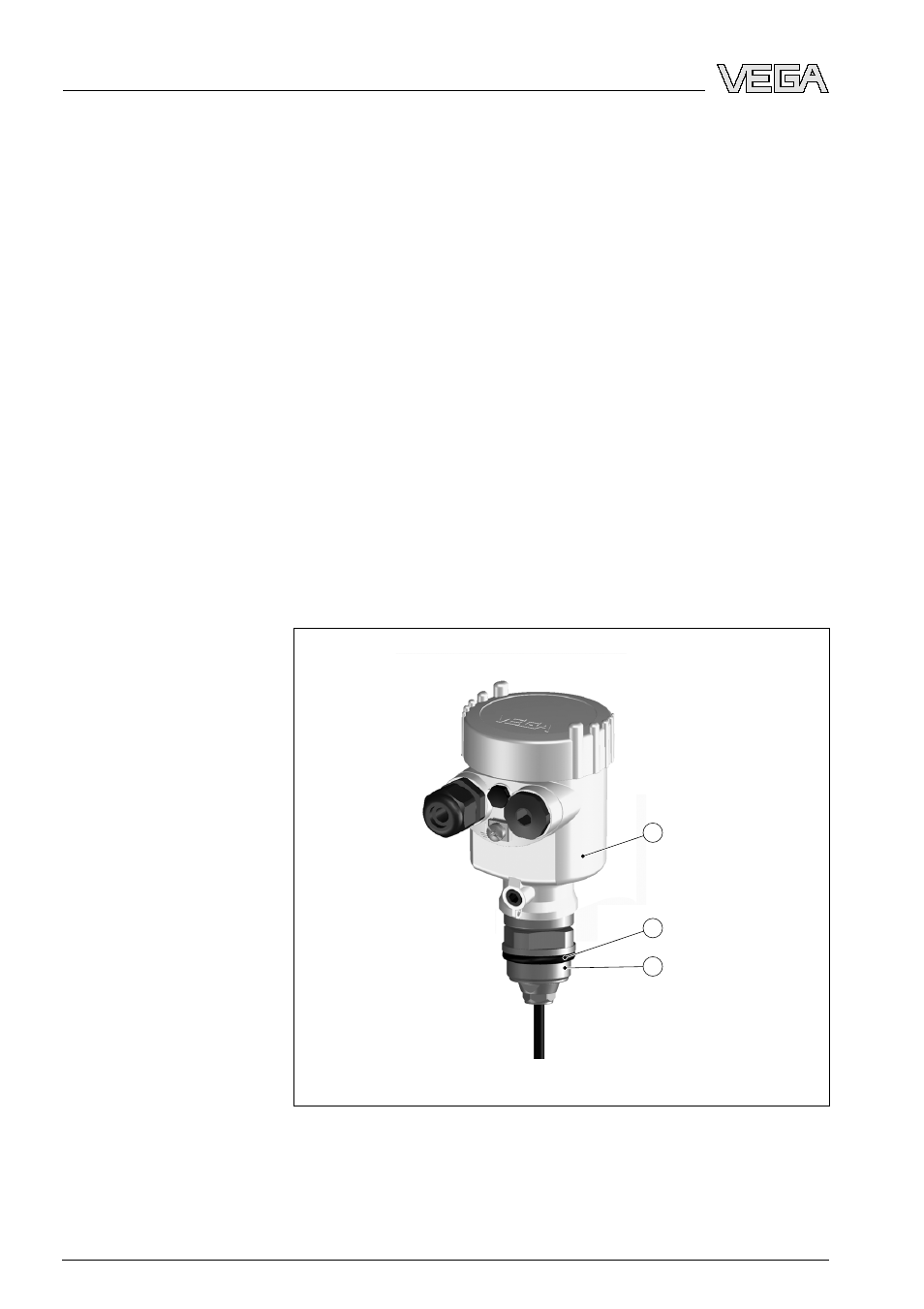

Рис. 5: Пластиковый корпус
1
Корпус
2 Уплотнение
3 Резьба
16 VEGAWELL 72 • 4 … 20 mA/HART Pt
4 Монтаж
34360
-RU
-080827
