4 Монтаж
Выносной корпус • для преобразователя давления VEGABAR
31087-R
U-130417
1. Обозначить отверстия в соответствии со следующей схемой.
2. Монтажную планку закрепить на стене с помощью 4 винтов.
90 mm (3.54")
R 3,5 mm
(0.14"
)
3mm
(0.12")
70 mm (2.76")
8 mm
(0.32")
93 mm (3.66"
)
110 mm (4.33"
)

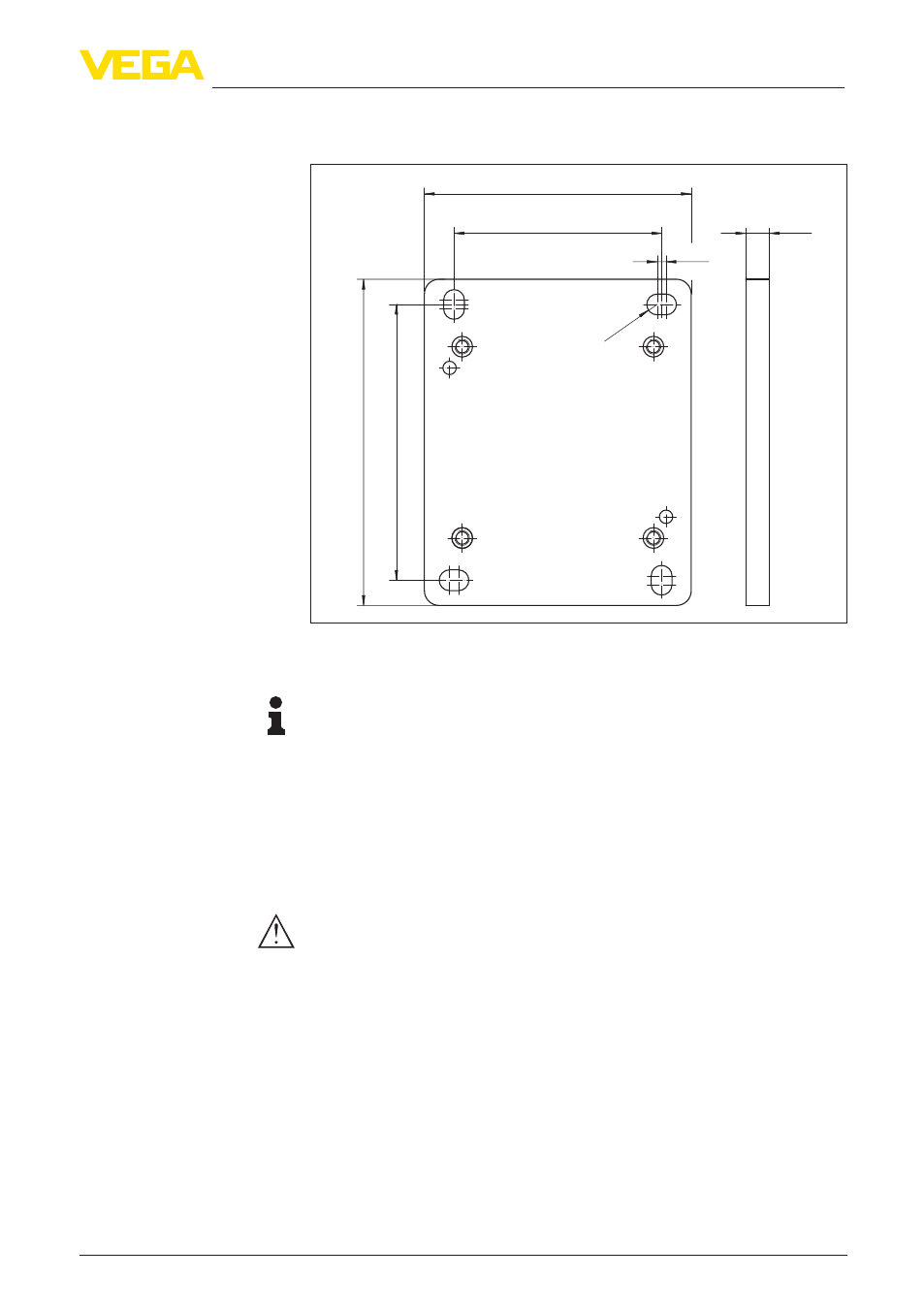

Рис. 5: Схема отверстий - планка для настенного монтажа (выносной
корпус)
Рекомендация:
Планку для настенного монтажа следует размещать таким
образом, чтобы кабельный ввод цоколя смотрел вниз, тогда
капли влаги от дождя или конденсата смогут с него стекать.
Цоколь из нержавеющей стали можно поворачивать на
монтажной планке с шагом в 90°, цоколь из пластика - на 180°.
Повернуть корпус электроники, чтобы его кабельный ввод
смотрел вниз. Для этого корпус можно без инструмента
повернуть на 330°.
Внимание!
В случае пластикового корпуса, четыре крепежных винта
цоколя разрешается затягивать на основании только
вручную. Превышение максимального момента затяжки (см.
гл. "Технические данные") может привести к повреждению
монтажной планки.
Настенный монтаж -
выносной корпус
