5 Подключение датчика к выносному корпусу
Выносной корпус • для преобразователя давления VEGABAR
31087-R
U-130417
5 Подключение датчика к выносному
корпусу
5.1 Подготовка к подключению
См. Руководство по эксплуатации датчика.
5.2 Порядок подключения
Для подключения внешнего корпуса выполнить следующее:
1. С помощью торцового шестигранного или гаечного ключа
ослабить четыре винта на цоколе.
2. Снять монтажную планку с цоколя.
3
2
1

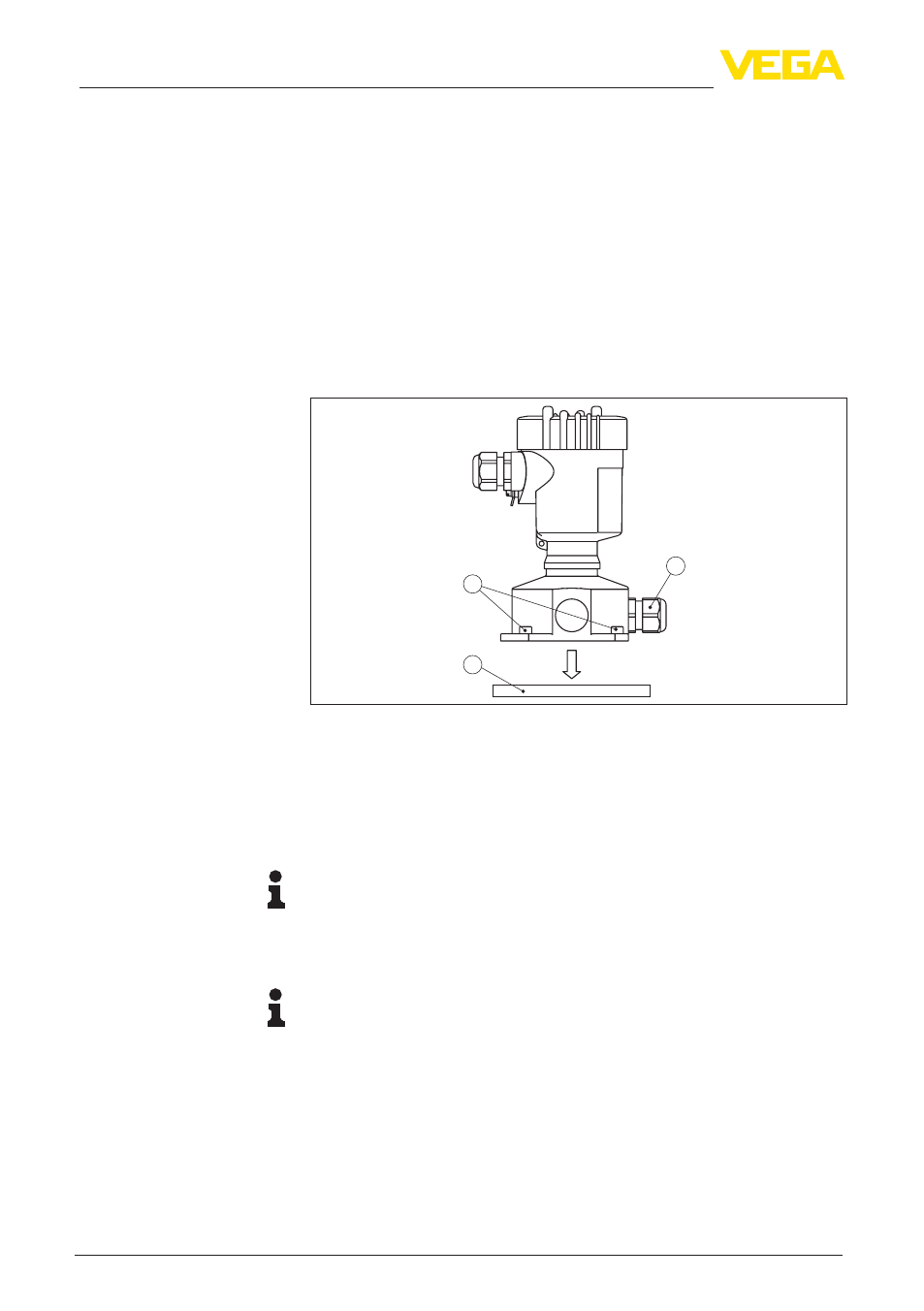

Рис. 6: Снятие монтажной планки с цоколя
1 Винты
2 Планка для монтажа на стене
3 Кабельный ввод
3. Соединительный кабель вставить в кабельный ввод на
цоколе корпуса.
1)
Рекомендация:
В случае пластикового корпуса, кабельный ввод можно
монтировать в любой из трех позиций с шагом в 90°. Просто
вставить кабельный ввод вместо заглушки в подходящее
резьбовое отверстие.
Примечание:
Датчик может иметь соединительный кабель с тремя
или четырьмя проводами. Следует учитывать различное
расположение клемм в цоколе корпуса, см. "Схему
подключения".
1)
Соединительный кабель поставляется с завода в готовом виде. При
необходимости кабель можно укоротить до желаемой длины, при этом
нужно чисто обрезать капилляр выравнивания давления. Удалить
примерно 5 см обкладки кабеля, провода зачистить примерно на 1 см.
На укороченном кабеле нужно снова закрепить типовую табличку.
