4 Монтаж
Выносной корпус • для преобразователя давления VEGABAR
31087-R
U-130417
2
1

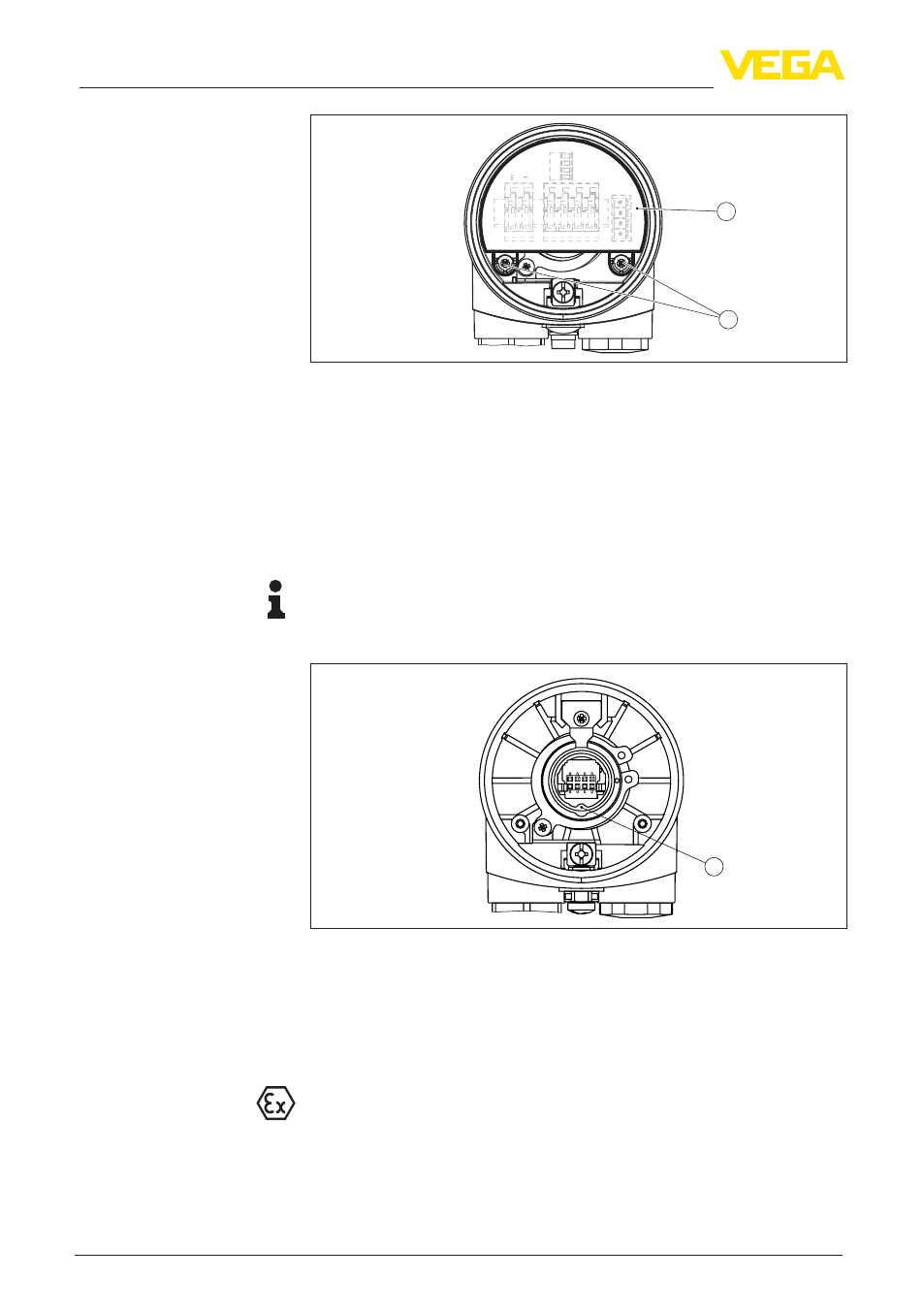

Рис. 3: Отвинчивание крепежных винтов блока электроники
1 Блок электроники
2 Крепежные винты (2 шт.)
5. Вынуть блок электроники, удерживая его за рычажки.
Для монтажа блока электроники в новый корпус выполнить
следующее:
1. Осторожно вставить блок электроники в новый корпус.
Информация:
Блок электроники подключается через штекер. Для правильного
положения штекера маркирующая насечка должна находиться
на "18.00 часов".
1
Рис. 4: Положение штекера в цоколе выносного корпуса
1 Насечка
2. Отверткой завинтить и затянуть оба крепежных винта.
3. Завинтить крышку корпуса.
Замена блока электроники выполнена.
При замене блока электроники для применения во
взрывоопасных зонах составляется соответствующий
внутризаводской документ.
