11

5 Подключение датчика к выносному корпусу

Выносной корпус • для преобразователя давления VEGABAR

31087-R

U-130417

4. В случае датчика с четырьмя проводами в соединительном

кабеле, необходимо удалить заводскую перемычку между

клеммой 4 и клеммой заземления, см. "Схему подключения".

5. Провода подключить согласно "Схеме подключения".

Учитывать нумерацию.

6. Экран подключить к внутренней клемме заземления, а

внешнюю клемму заземления соединить с выравниванием

потенциалов.

7. Туго затянуть гайку кабельного ввода. Уплотнительное

кольцо должно полностью облегать кабель.

8. Снова надеть монтажную планку и затянуть винты.
Электрическое подключение в выносном корпусе выполнено.
Подключение блока электроники описано в гл. "Схема

подключения" и в руководстве по эксплуатации датчика.

5.3 Схема подключения

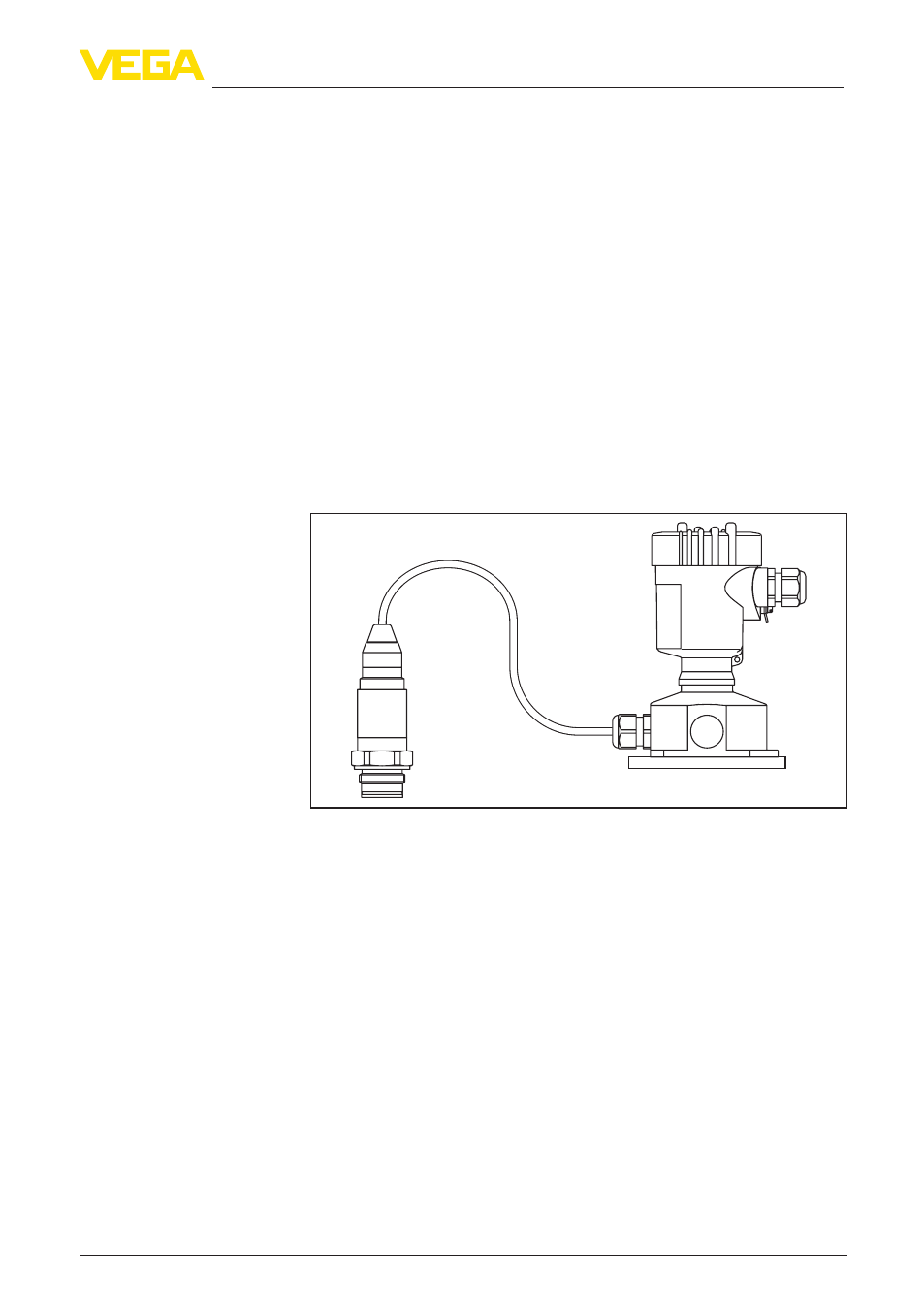

Рис. 7: Выносной корпус в сочетании с VEGABAR 51, 52, 53, 54, 55

Обзор - VEGABAR 50
