18
9 Приложение
Выносной корпус • для преобразователя давления VEGABAR
31087-R
U-130417
9.2 Размеры
Корпус электроники
~ 59 mm
(2.32")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
ø77 mm (3.03")
112 mm (4.41"
)
69 mm (2.72 ")
M20x1,5/
½ NPT
2
1

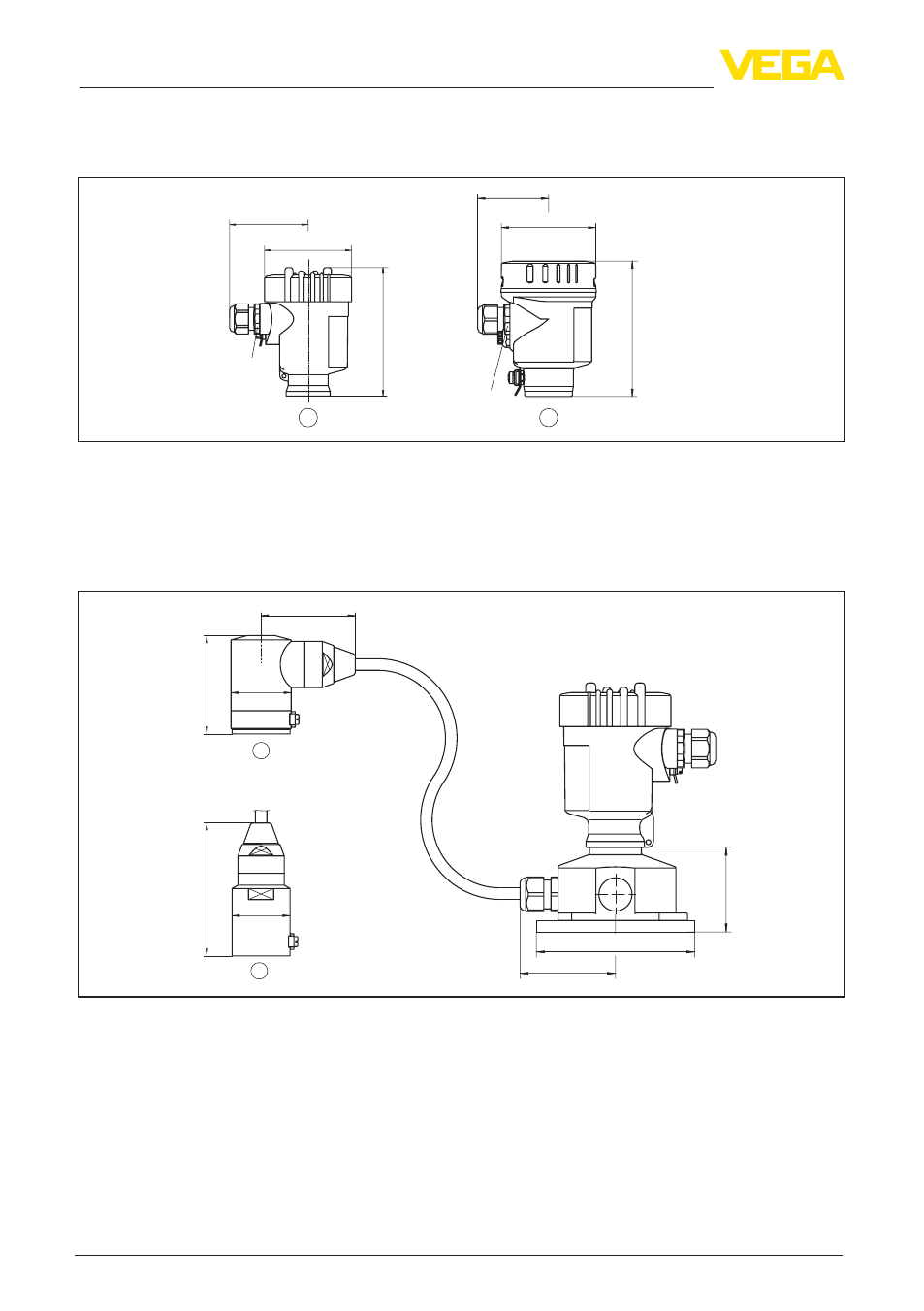

Рис. 11: Корпус электроники (с установленным модулем индикации и настройки крышка корпуса выше на
9 мм)
1 Пластиковый корпус
2 Корпус из нержавеющей стали
Выносной корпус с датчиком в исполнении IP 68 (25 bar)
1
2
65 mm
(2.68")
68 mm (2.6
8"
)
92 mm (3.6
2"
)
42mm
(1.65")
40mm
(1.57")
~ 66 mm (2.60")
59 mm (2.3
2"
)
110 mm x 90 mm (4.33" x 3.54")
Рис. 12: Выносной корпус - исполнение из пластика
1 Вывод кабеля боковой
2 Вывод кабеля осевой
