4 Монтаж
Выносной корпус • для преобразователя давления VEGABAR
31087-R
U-130417
4 Монтаж
4.1 Подготовка к монтажу
Для монтажа выносного корпуса требуется следующий
инструмент.
Пластиковый корпус:
•
Торцовый шестигранный ключ (размер 4)
•
Гаечный ключ, размер 19
Корпус из нержавеющей стали
•
Гаечный ключ, размер 8
•
Гаечный ключ, размер 19
4.2 Замена блока электроники
Блок электроники находится в отсеке электроники. На рисунке
ниже показано расположение отсека электроники в выносном
корпусе.
1

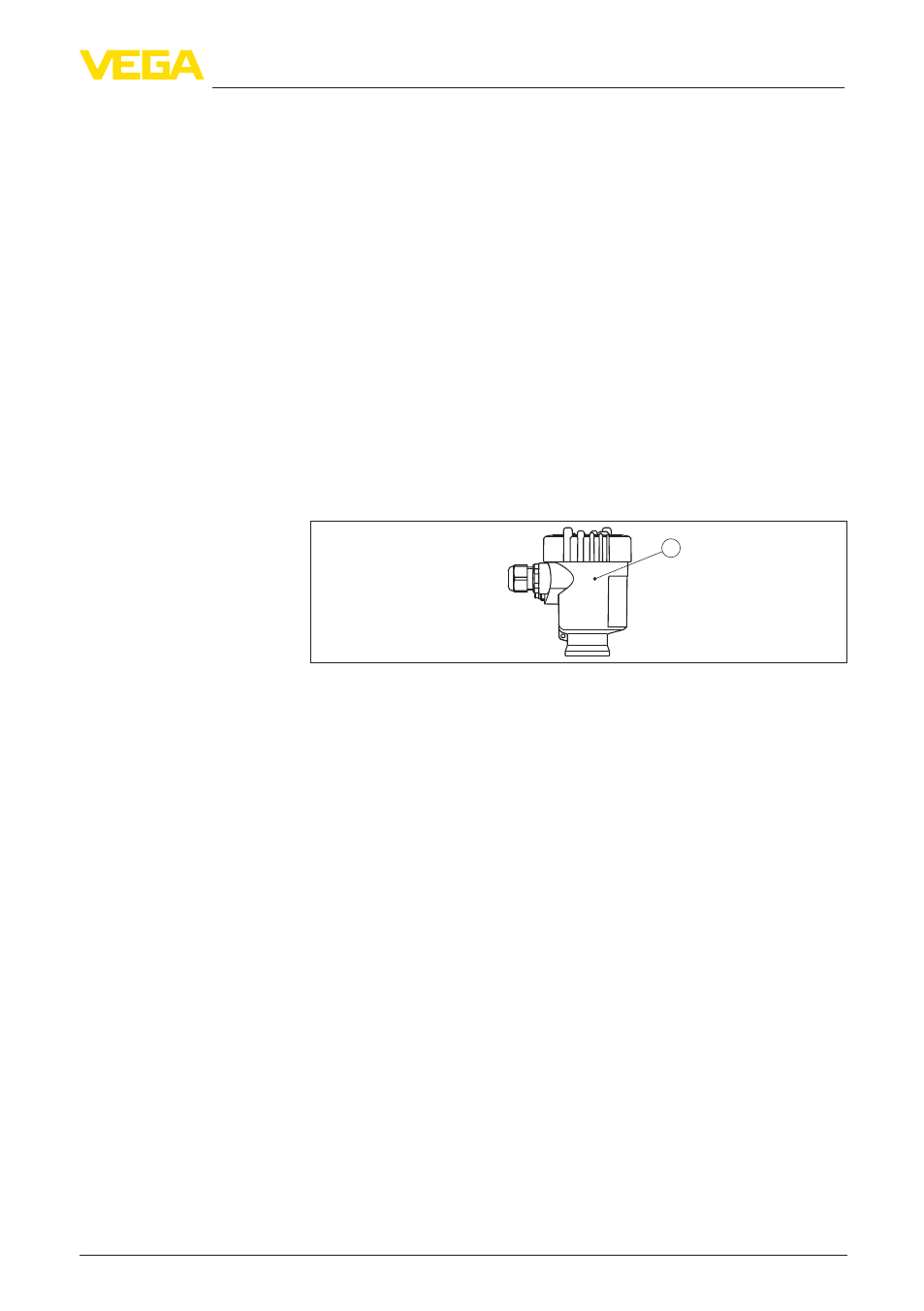

Рис. 2: Однокамерный корпус
1 Расположение отсека электроники
Для демонтажа блока электроники из прежнего корпуса
выполнить следующее:
1. Отключить питание.
2. Отвинтить крышку отсека электроники.
3. Отключить провода от контактов в соответствии с
руководством по эксплуатации датчика.
4. С помощью отвертки (звездообразной T 10 или шлицевой,
размер 4) ослабить оба крепежных винта.
Инструменты
Демонтаж блока элек-
троники
