3 Описание изделия
Выносной корпус • для преобразователя давления VEGABAR
31087-R
U-130417
3 Описание изделия
3.1 Структура
Комплект поставки включает:
•
Выносной корпус
•
Документация
– Данное руководство по эксплуатации
Компонентами выносного корпуса являются корпус электроники
и цоколь. Корпус электроники и цоколь могут быть изготовлены
из пластика или нержавеющей стали.
В зависимости от заказа, навинчивающаяся крышка корпуса
электроники может иметь исполнение без прозрачного окошка
или с прозрачным окошком для модуля индикации и настройки.
4
1
2
3

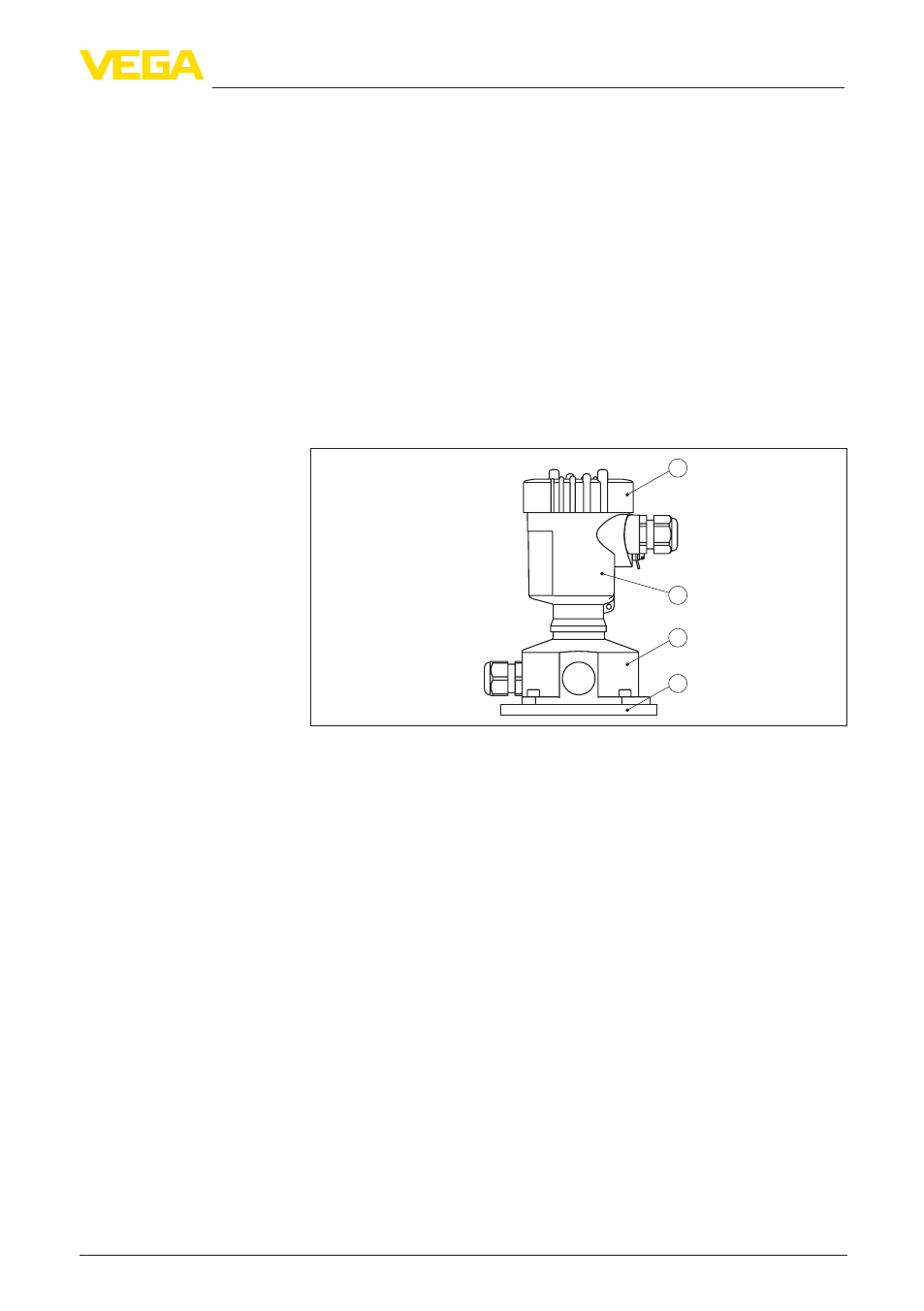

Рис. 1: Компоненты выносного корпуса для VEGABAR - исполнение из
пластика
1 Навинчивающаяся крышка
2 Корпус электроники
3 Патрубок
4 Планка для монтажа на стене
3.2 Принцип работы
Выносной корпус применим для следующих преобразователей
давления в исполнении со степенью защиты IP 68 (25 bar):
•
VEGABAR 51, 52, 53, 54, 55
•
VEGABAR 66, 67
3.3 Хранение и транспортировка
Прибор поставляется в упаковке, обеспечивающей его защиту
во время транспортировки. Соответствие упаковки обычным
транспортным требованиям проверено согласно ISO 4180.
Упаковка прибора в стандартном исполнении состоит
из экологически чистого и поддающегося переработке
картона. Для упаковки приборов в специальном исполнении
также применяются пенополиэтилен и полиэтиленовая
Комплект поставки
Компоненты
Область применения
Упаковка
