5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
+
-
1
2

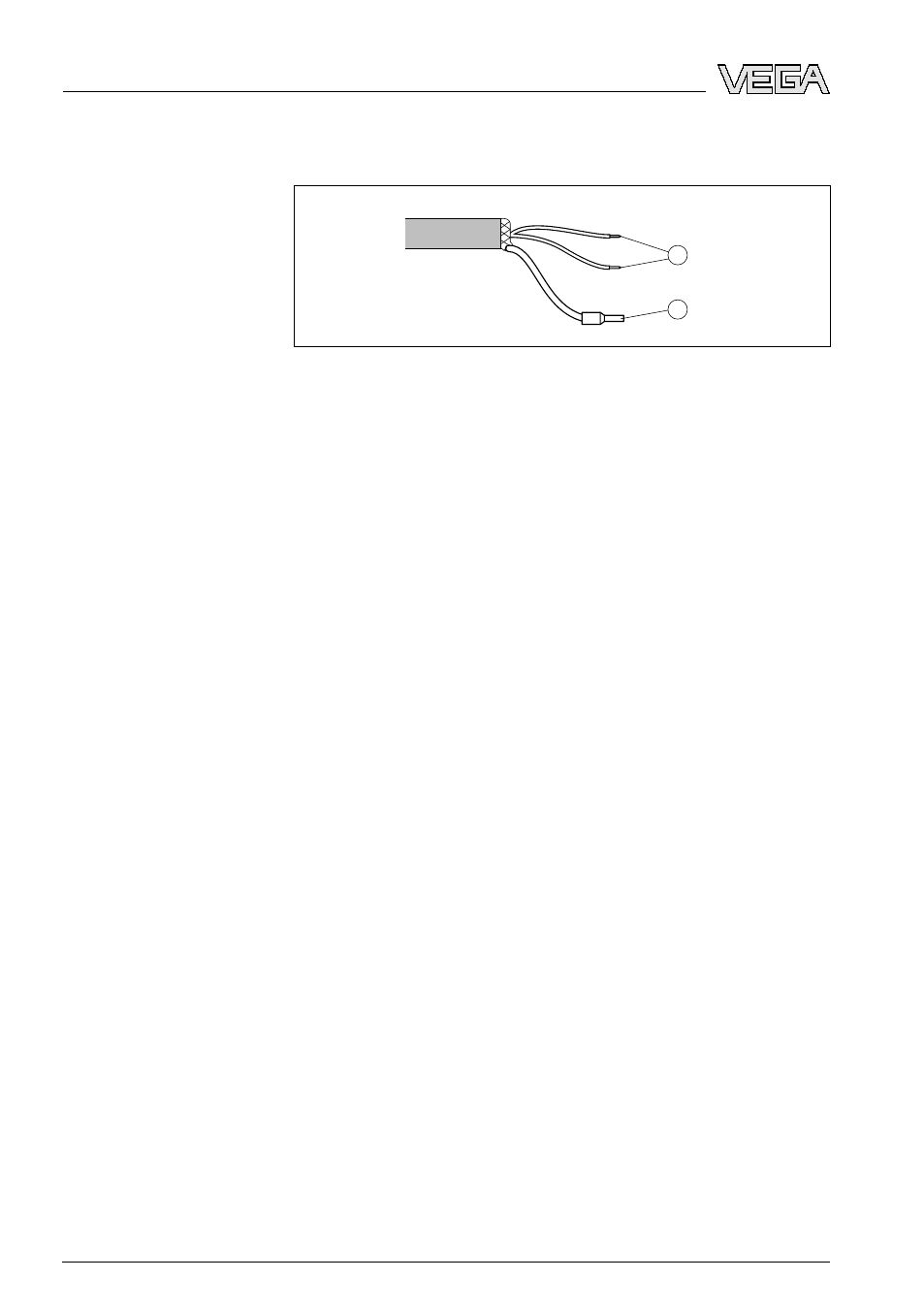

Рис. 26: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-) - к источнику питания или устройству
формирования сигнала
2 Экранирование
5.7 Фаза включения
В течение прибл. 30 сек. после подключения VEGAPULS 66 к
источнику питания или после восстановления напряжения вы-
полняется самопроверка прибора и происходит следующее:
l Внутренняя проверка электроники
l индикация типа устройства, версии ПО и тега (обозначения)
датчика
l кратковременный (10 сек.) скачок выходного сигнала до
установленного значения отказа
Затем выдается соответствующий токовый сигнал (значение
соответствует действительному уровню и уже выполненным
установкам, например заводской установке).
Назначение проводов
соединительного кабе-
ля
Фаза включения
