Инструкция по эксплуатации VEGA VEGAPULS 66 (≥ 2.0.0 - ≤ 3.8) enamel Foundation Fieldbus
Страница 30
Advertising
4
I2C
1
2
3
I²C
1
2
4
Display
Typ:
1
2
5 6 7 8
Bus
Sim.

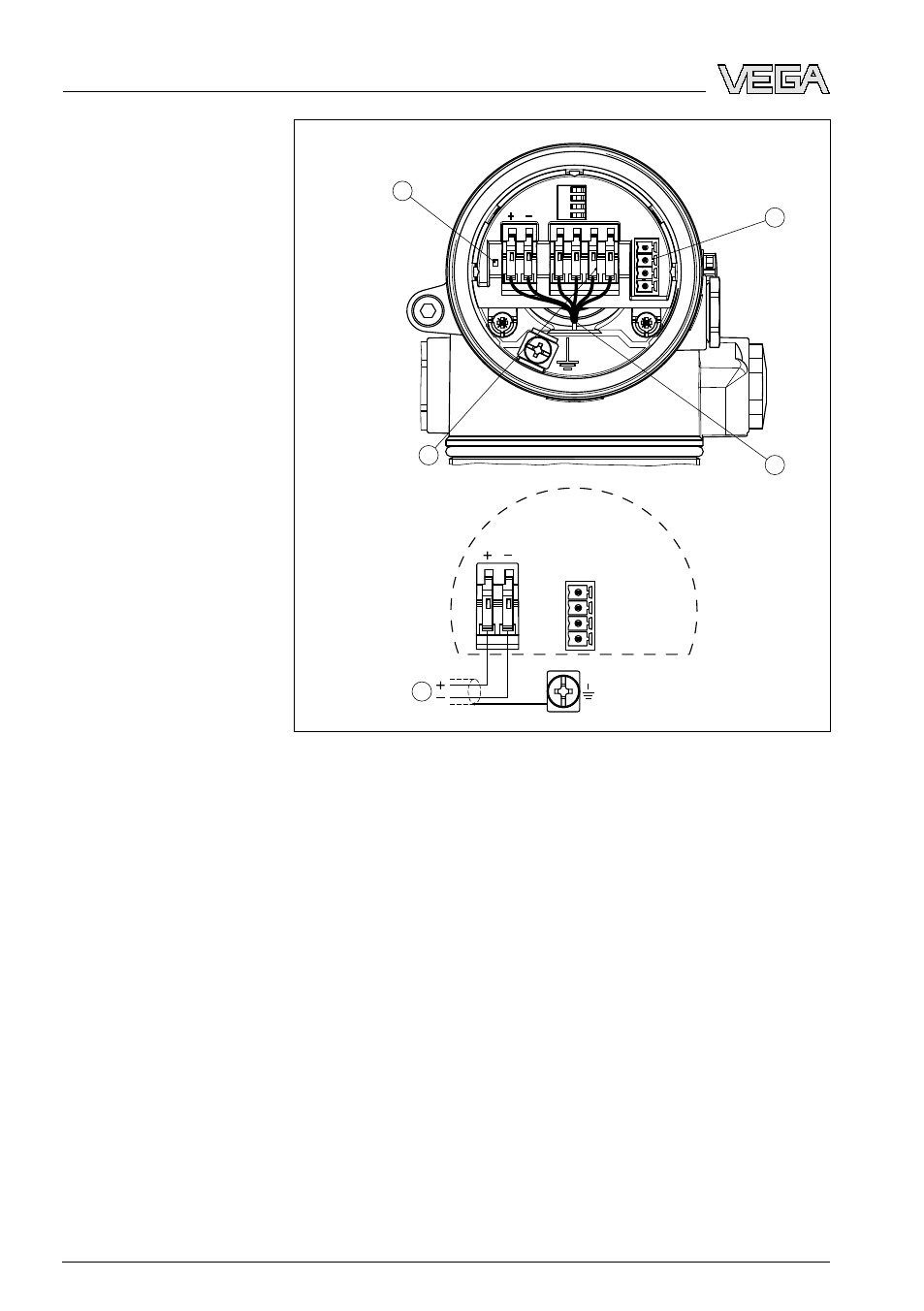

Рис. 23: Отсек электроники в двухкамерном корпусе
1
Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
2
Разъем для VEGACONNECT (интерфейс I²C)
3
Внутреннее соединение с отсеком подключения
Отсек электроники
30
VEGAPULS
66 с эмалевым покрытием • Foundation Fieldbus
5 Подключение к источнику питания
33336
-RU
