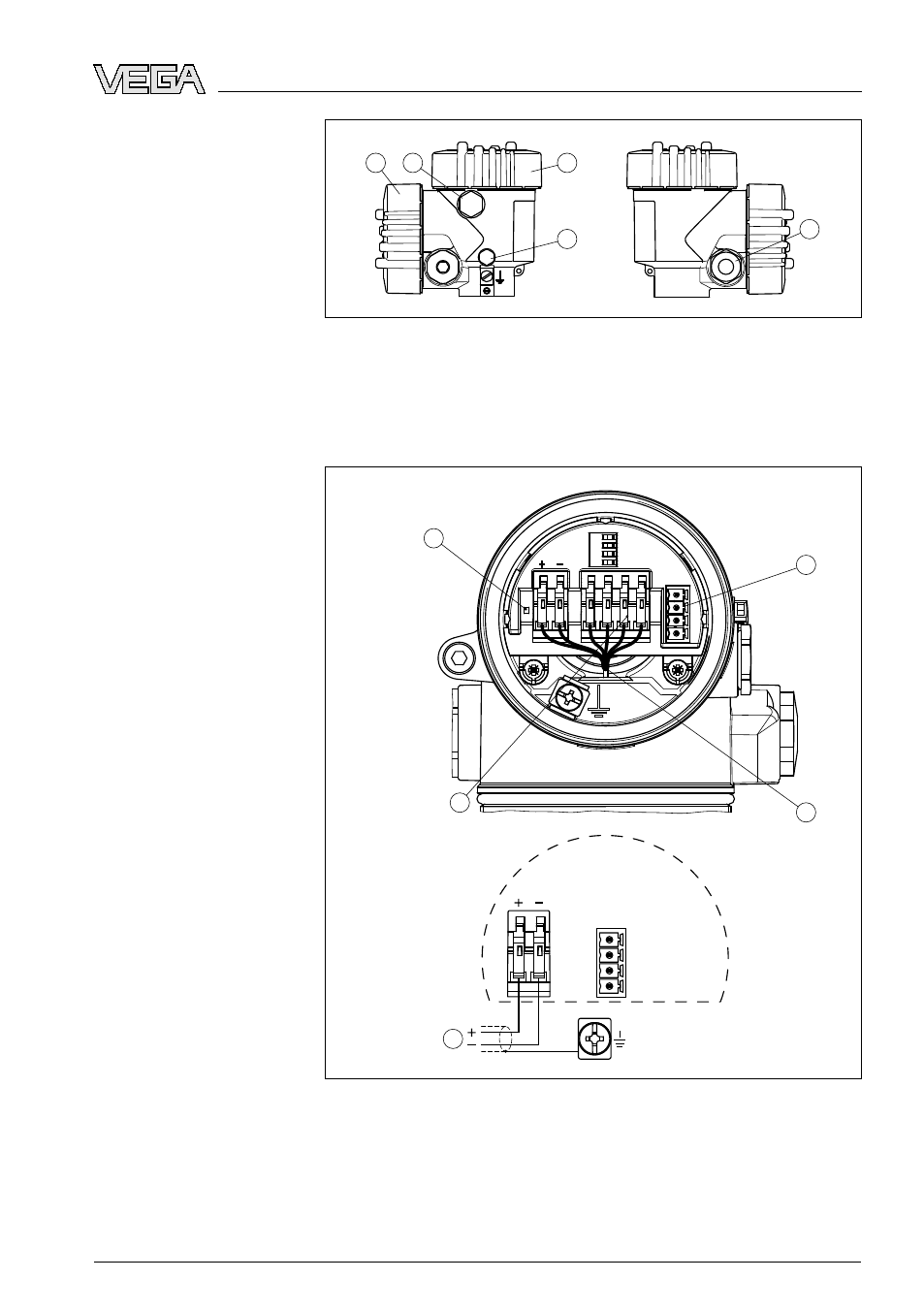

Рис. 18: Двухкамерный корпус
1
Крышка отсека подключения
2
Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3
Крышка отсека электроники
4
Фильтр для компенсации давления
5
Кабельный ввод
4
I2C
1
2
3
I²C
1
2
4
Display
Typ:
1
2
5 6 7 8
Bus
Sim.
Рис. 19: Отсек электроники в двухкамерном корпусе
1
Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
2
Разъем для VEGACONNECT (интерфейс I²C)
3
Внутреннее соединение с отсеком подключения
Обзор корпусов
Отсек электроники
VEGAPULS
66 с эмалевым покрытием • Foundation Fieldbus
27
