max.
min.
2
1

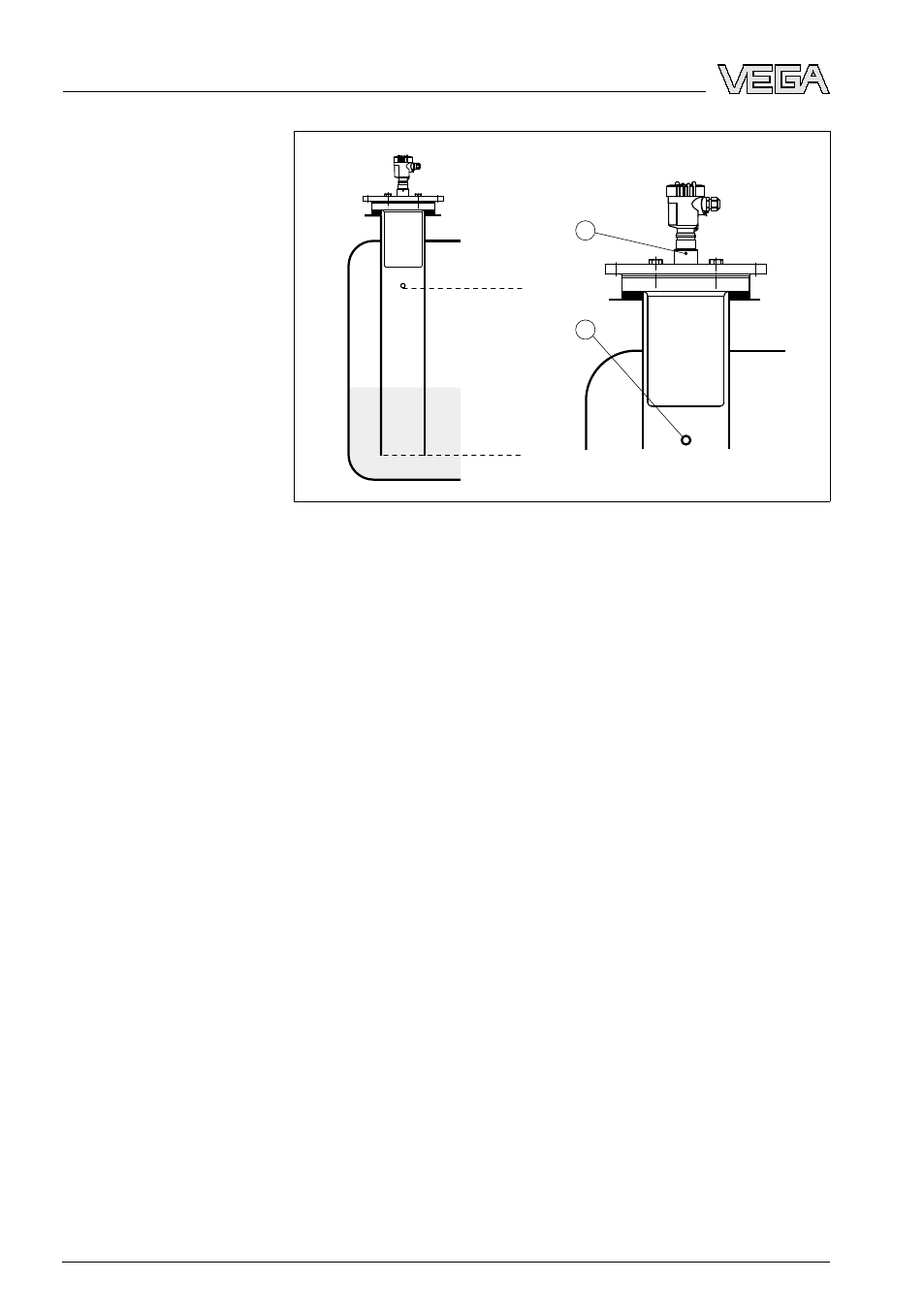

Рис. 12: Измерение в опускной трубе. Вентиляционное отверстие в
опускной трубе должно лежать в одной плоскости с меткой поляризации
на датчике.
1 Метка направления поляризации
2 Вентиляционое отверстие max. ø 5 мм (0.2 in)
Диаметр антенны датчика должен соответствовать внутреннему
диаметру трубы. Уровнемер VEGAPULS 66 с диаметрами ан-
тенны от 50 мм можно устанавливать в трубах диаметром
50 … 250 мм.
Выносная труба
Помимо опускной трубы в емкости, датчик может быть устано-
влен на выносной трубе снаружи емкости. При настройке нужно
выбрать функцию "Выносная труба".
Датчик должен быть сориентирован таким образом, чтобы метка
поляризации на фланце датчика располагалась в одной плоско-
сти с отверстиями в трубе или присоединительными отверстиями
в трубе (см. рис. "VEGAPULS в выносной трубе").
