Display
1
2
I²C

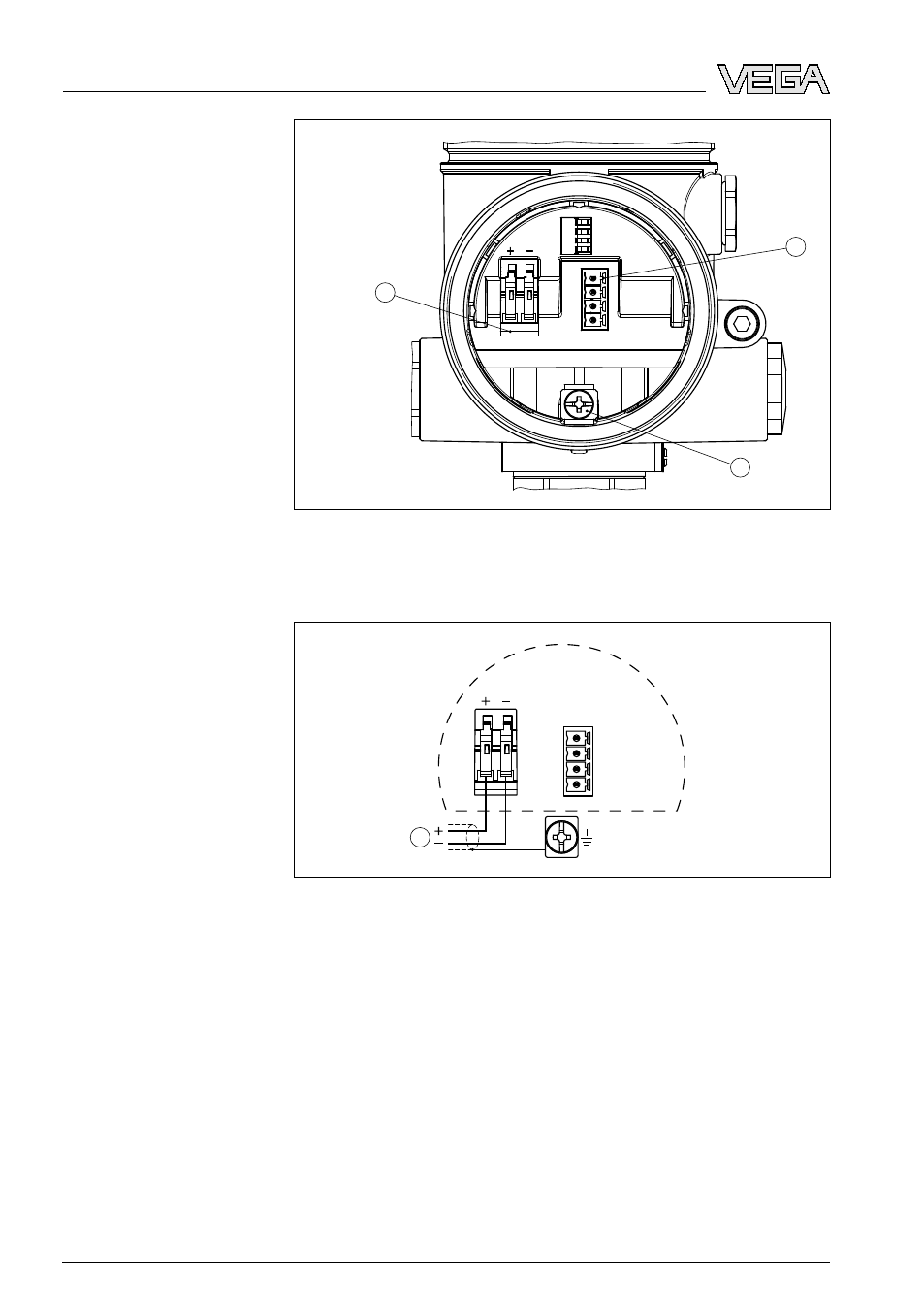

Рис. 20: Отсек подключения (двухкамерный корпус)
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Клемма заземления для подключения экрана кабеля
3
Подпружиненные контакты для источника питания
I2C
1
1
2
Рис. 21: Схема подключения (двухкамерный корпус)
1
Питание/Выход сигнала
Отсек подключения
Схема подключения
