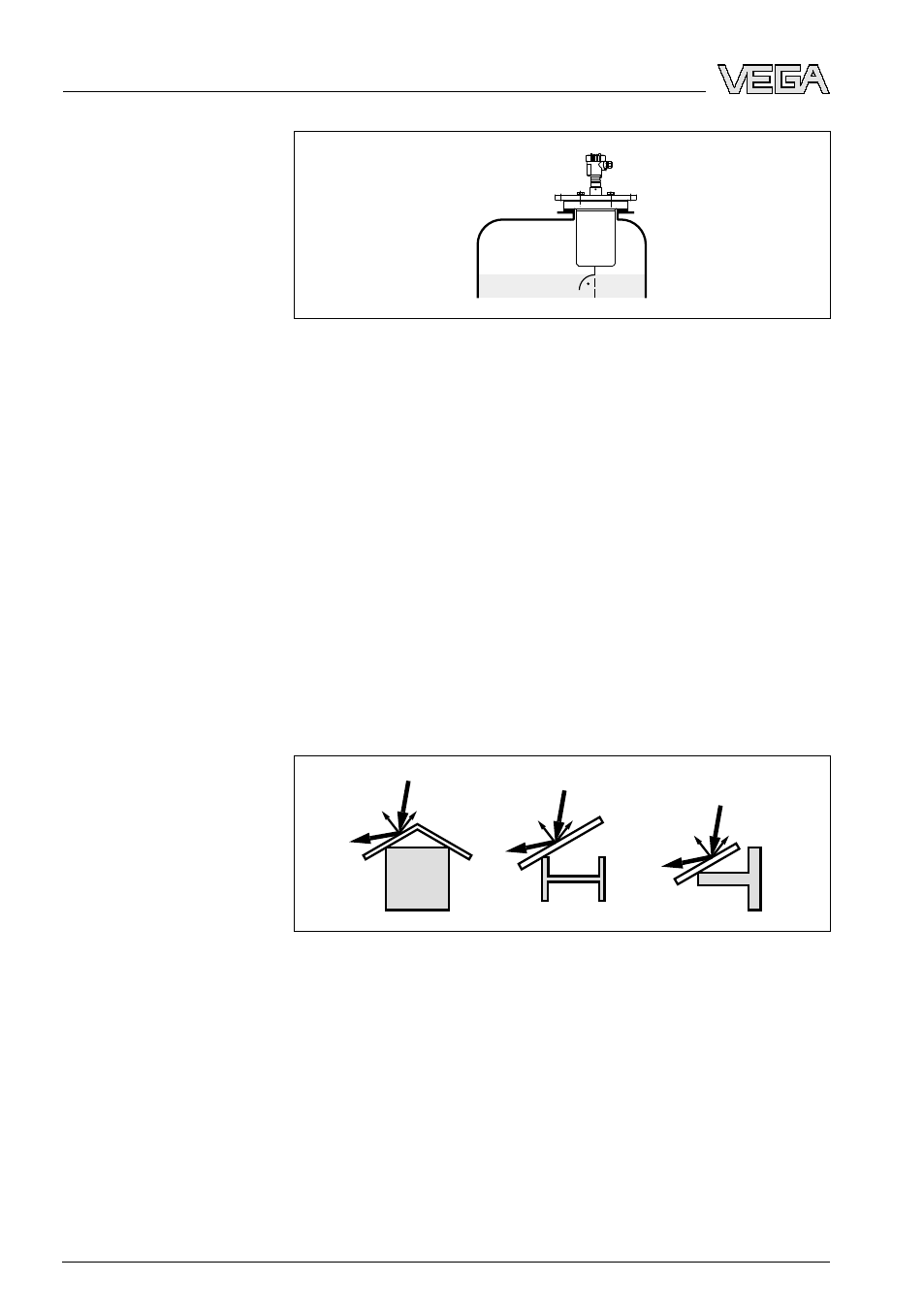

Рис. 9: Ориентация датчика на жидкостях
При выборе монтажного положения для радарного датчика
следует учитывать, что находящиеся в емкости конструкции,
например: лестницы, предельные выключатели, нагревательные
спирали, подпорки и т.п. - могут вызывать ложные эхо-сигналы,
которые накладываются на полезный эхо-сигнал.
Монтажное положение датчика должно быть таким, чтобы на
пути распространения радарного сигнала до поверхности про-
дукта, по возможности, не оказывалось указанных препятствий.
Если в емкости имеются внутренние конструкции, необходимо
создать память ложных эхо-сигналов.
Ложные эхо-сигналы от стоек и подпорок в емкости можно
ослабить с помощью установленных над этими конструкциями
небольших наклонных экранов из листового металла, которые
будут рассеивать радарные сигналы и тем самым предотвращать
зеркальное ложное отражение.
Рис. 10: Отражатели над конструкциями в емкости
Для емкости с мешалками следует создать память ложных эхо-
сигналов при работающих мешалках. В этом случае ложные
отражения запоминаются при различных положениях мешалок.
Конструкции в емко-
сти
Мешалки
18 VEGAPULS 66 с эмалевым покрытием • Foundation Fieldbus
4 Монтаж
