4 схема подключения (двухкамерный корпус) – Инструкция по эксплуатации VEGA VEGAPULS 66 (≥ 2.0.0 - ≤ 3.8) enamel Foundation Fieldbus
Страница 26
I²C
3
4
5
1
2
Display
Typ:
1
2
5 6 7 8
Bus
Sim.

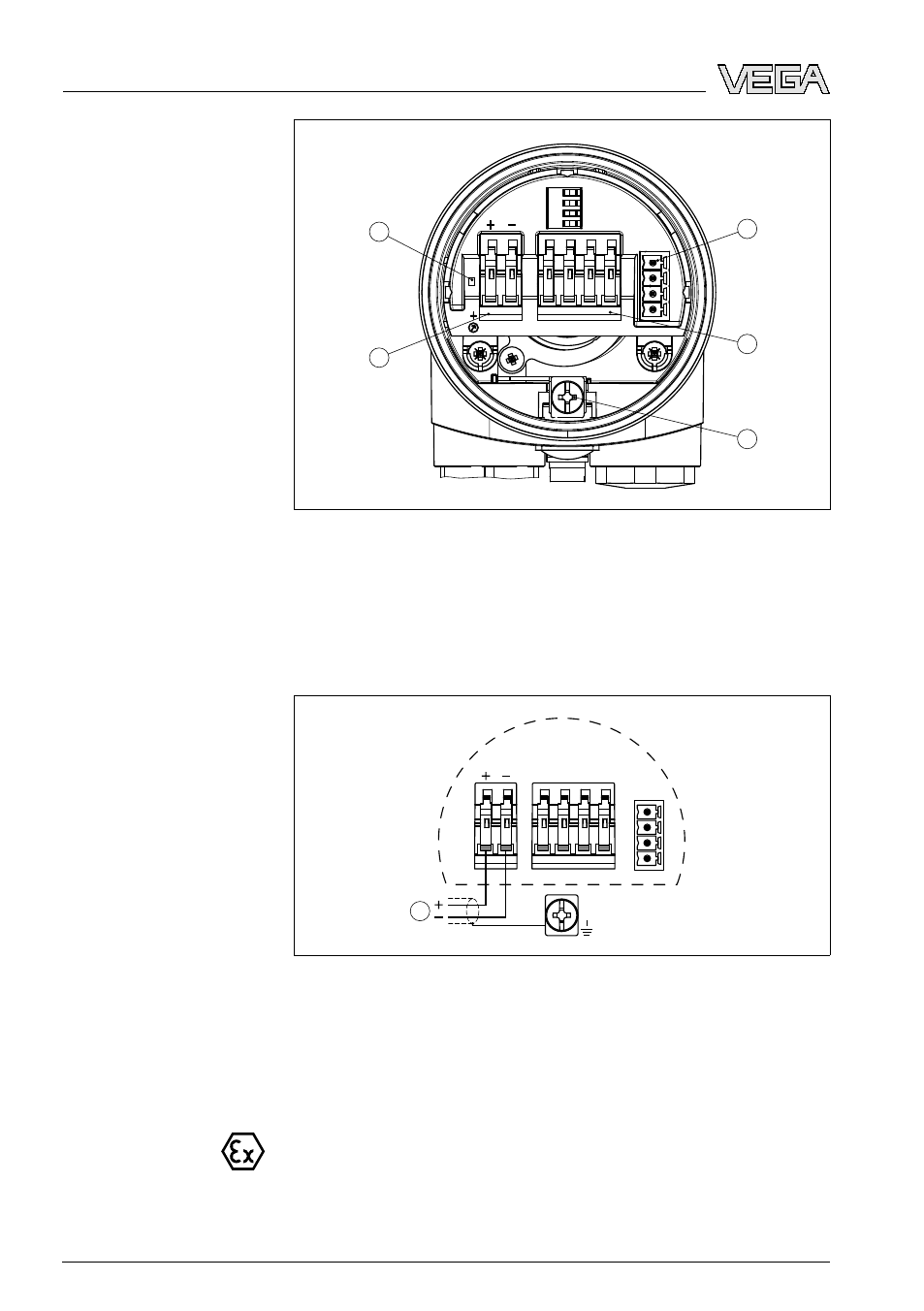

Рис. 16: Отсек электроники и подключения в однокамерном корпусе
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Подпружиненные контакты для подключения выносного индикатора
VEGADIS 61
3
Клемма заземления для подключения экрана кабеля
4
Контакты для подключения Foundation Fieldbus
5
Переключатель моделирования ("on" = режим работы с разрешением
моделирования)
I2C
Display
1
1
2
5
6
7
8
Рис. 17: Схема подключения (однокамерный корпус)
1
Питание/Выход сигнала
5.4 Схема подключения (двухкамерный
корпус)
Рисунки и схемы ниже действительны для приборов в исполнении
без взрывозащиты, а также для приборов в искробезопасном
исполнении (Ex ia). Схемы для исполнения со взрывонепрони-
цаемой оболочкой (Exd) даны в следующем параграфе.
Отсек электроники и
подключения
Схема подключения
26
VEGAPULS
66 с эмалевым покрытием • Foundation Fieldbus
5 Подключение к источнику питания
33336
-RU
-090417
