7

3 Описание изделия

VEGASCAN 693 • 15-канальное устройство формирования сигнала HART

29252-R

U-130731

3 Описание изделия

3.1 Структура

Комплект поставки включает:

Устройство формирования сигнала VEGASCAN 693

Разъем

Кодирующие штырьки и соединительные перемычки

Модемный соединительный кабель RS232 (вариант)

Документация

– Данное руководство по эксплуатации

– Инструкция 30325 "Интерфейс RS232/Ethernet" (вариант)

– Инструкция 30768 "Протокол Modbus-TCP, VEGA-ASCII"

(вариант)

– "Указания по безопасности" (для Ex-исполнений)

– При необходимости, прочая документация

Компонентами VEGASCAN 693 являются:

Устройство формирования сигнала VEGASCAN 693 с блоком

индикации и настройки на передней стороне

Разъем

VEGASCAN 693

1

2

3

4

9 10

11 12

17 18

20 21 22

5

6

7

8

13 14

15 16

23 24 25 26 27 28

Ser. No.

12345678

on

OK

ESC

COM

2

3

4

1

6

5

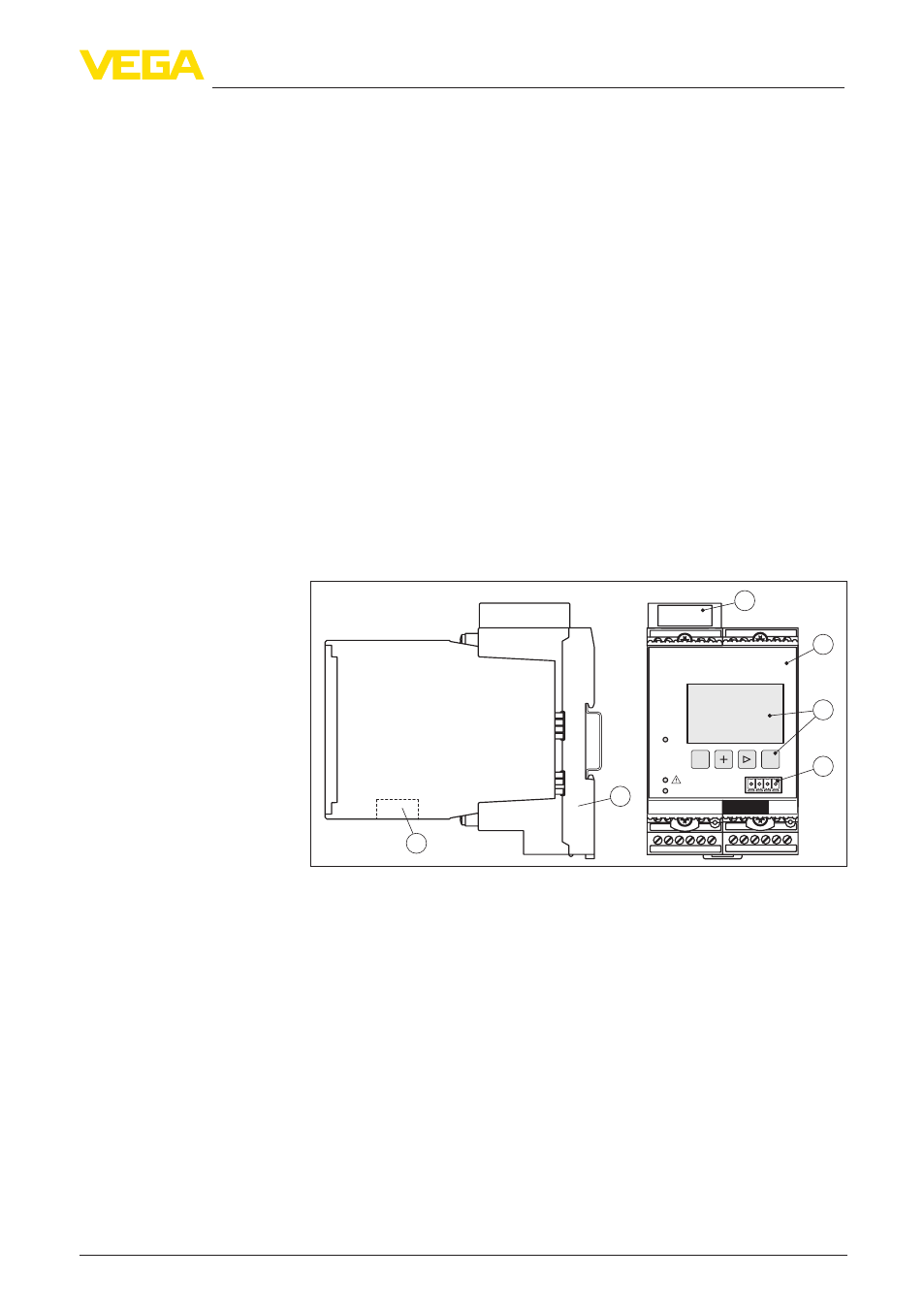

Рис. 1: VEGASCAN 693
1 Разделительная камера Ex при исполнении Ex

2 VEGASCAN 693

3 Блок индикации и настройки

4 Коммуникационный интерфейс для VEGACONNECT (I²C)

5 Интерфейс RS232- или Ethernet

6 Разъем

Типовой шильдик содержит важные данные для идентификации

и применения прибора:

Обозначение устройства

Серийный номер

Технические данные

Числовые коды документации

По серийному номеру устройства, указанному на типовом

шильдике, можно запросить данные заказа и документацию

Комплект поставки

Компоненты

Типовой шильдик
