6 Настройка с помощью встроенного модуля индикации и настройки
VEGASCAN 693 • 15-канальное устройство формирования сигнала HART
29252-R
U-130731
После включения питания осуществляется краткая
самопроверка VEGASCAN 693 и происходит следующее:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии ПО и тега (обозначения)
устройства
•
Кратковременный скачок выходных сигналов до
установленного значения отказа
Если датчикам присвоены адреса, то на дисплей и на выходы
будут выданы текущие измеренные значения.

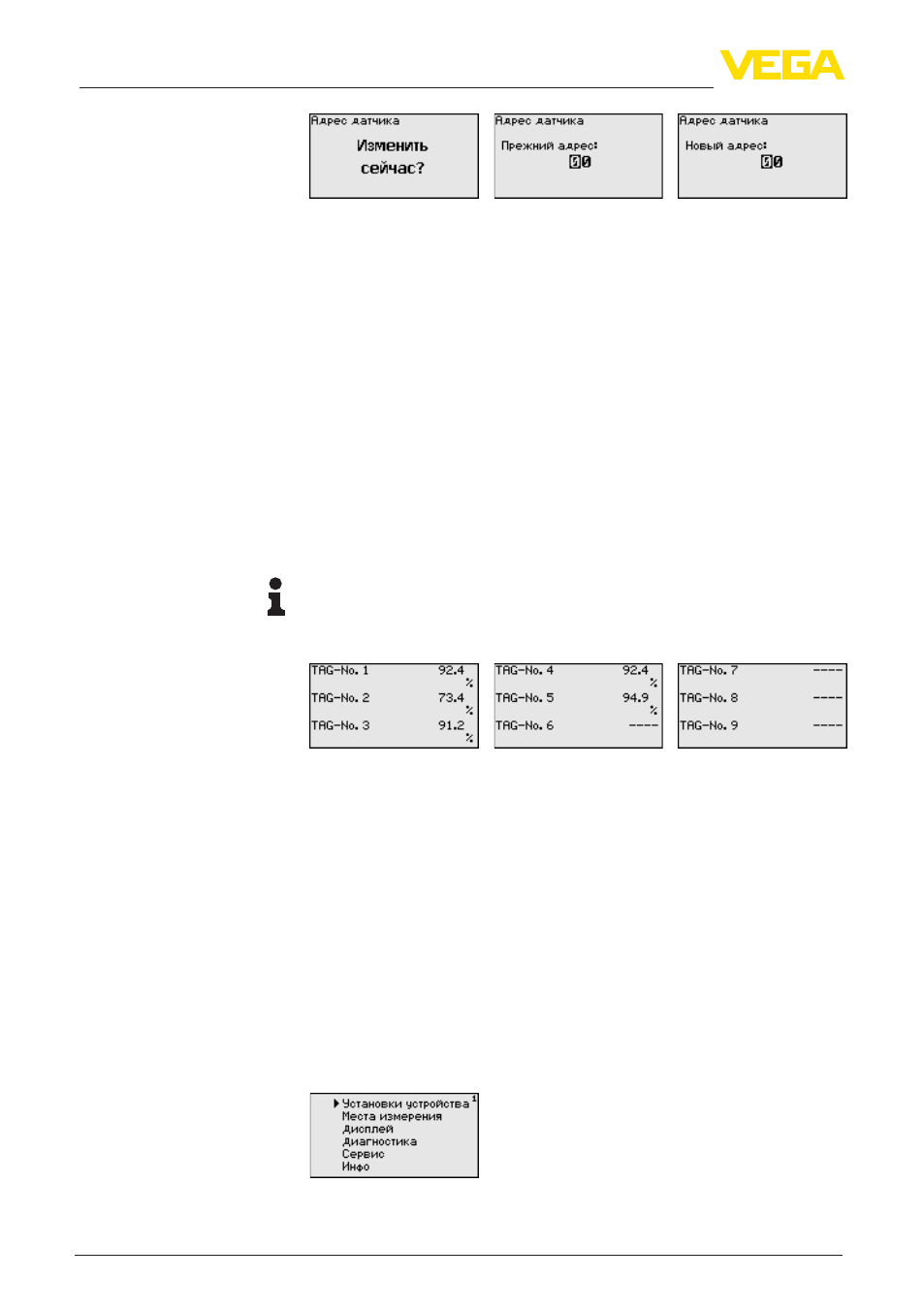

Одновременно на дисплей могут выводиться три измеренных
значения. При этом отображается цифровое индицируемое
значение, единицы измерения и имя места измерения (ТЕГ
места измерения). С помощью клавиши [>] можно переключить
дисплей на отображение следующих трех измеренных значений.
Примечание:
В зависимости от конфигурации и числа используемых мест
измерения цикл передачи измеренных значений может длиться
до пяти секунд.
Нажатием [OK] дисплей переключается на отображение
главного меню.
Главное меню разделено на шесть зон со следующими
функциями:
•
Установки устройства: ТЕГ устройства, настройка
подключения к сети, дата/время, …
•
Место измерения: выбор входа, установка, демпфирование,
линеаризация, пересчет, …
•
Дисплей: установки индицируемого значения
•
Диагностика: статус устройства, сообщения об ошибках
•
Сервис: моделирование, сброс, PIN, выбор языка, адрес
датчика, …
•
Инфо: серийный номер, версия ПО, дата последнего
изменения, особенности устройства, MAC-адрес, …
→
Клавишей [->] выбрать меню "Установки устройства" и
подтвердить нажатием [OK].
Фаза включения
Индикация измеренно-
го значения
Главное меню
