Инструкция по эксплуатации VEGA VEGASCAN 693
Страница 25
25
6 Настройка с помощью встроенного модуля индикации и настройки
VEGASCAN 693 • 15-канальное устройство формирования сигнала HART
29252-R
U-130731

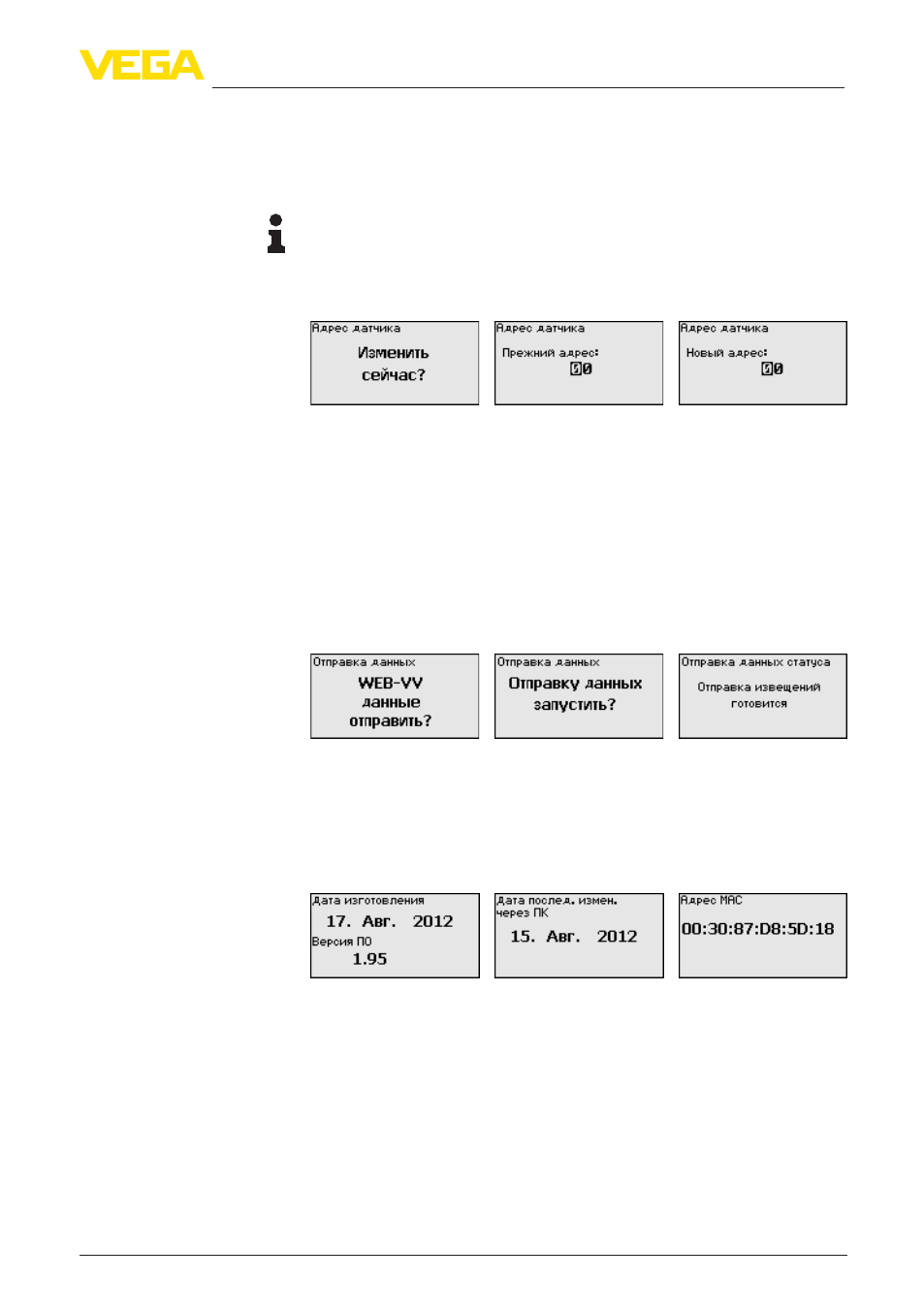

иметь индивидуальный адрес в диапазоне 01 … 15. Через меню
"Адрес датчика" можно изменить адрес подключенного датчика.
Для этого сначала нужно ввести прежний адрес датчика
(заводская установка 0) и в открывшемся окне - новый адрес.
Примечание:
При установке адресов к шине может быть подключен только
один датчик с данным адресом. В противном случае обращение
к датчикам оказывается невозможным и присвоение адресов
выполнить нельзя.
Сначала ввести прежний адрес датчика (заводская установка
0), затем в меню "Новый адрес" ввести желаемый адрес HART
в диапазоне 01 - 15. У разных датчиков должны быть разные
адреса, один и тот же адрес не должен быть задан разным
датчикам.
У устройств в исполнении с интегрированным интерфейсом
RS232 или Ethernet возможен ручной запуск передачи данных
на сервер WEB-VV, например в целях проверки. Для этого через
PACTware/DTM предварительно должно быть сконфигурировано
событие WEB-VV.
Через меню "Инфо" можно получить следующую информацию:
•
Тип устройства и серийный номер
•
Дата заводской установки и версия ПО
•
Дата последнего изменения через ПК
•
Особенности устройства
•
MAC-адрес (при интерфейсе Ethernet)
Дополнительные возможности настройки и диагностики
предоставляются работающим под Windows программным
обеспечением PACTware и соответствующим DTM
устройства. Подключение к компьютеру осуществляется
через интегрированный стандартный интерфейс или через
дополнительный интерфейс RS232/Ethernet (в зависимости
от исполнения устройства). Дальнейшую информацию см. в
гл. "Параметрирование с помощью PACTware", в онлайновой
справке PACTware и DTM и в Инструкции "Интерфейс RS232/
Ethernet". См. также п. "Обзор функций" в "Приложении".
Сервис-Передача дан-
ных
Инфо
Дополнительные воз-
можности настройки
