Инструкция по эксплуатации VEGA VEGASCAN 693
Страница 19
19
6 Настройка с помощью встроенного модуля индикации и настройки
VEGASCAN 693 • 15-канальное устройство формирования сигнала HART
29252-R
U-130731

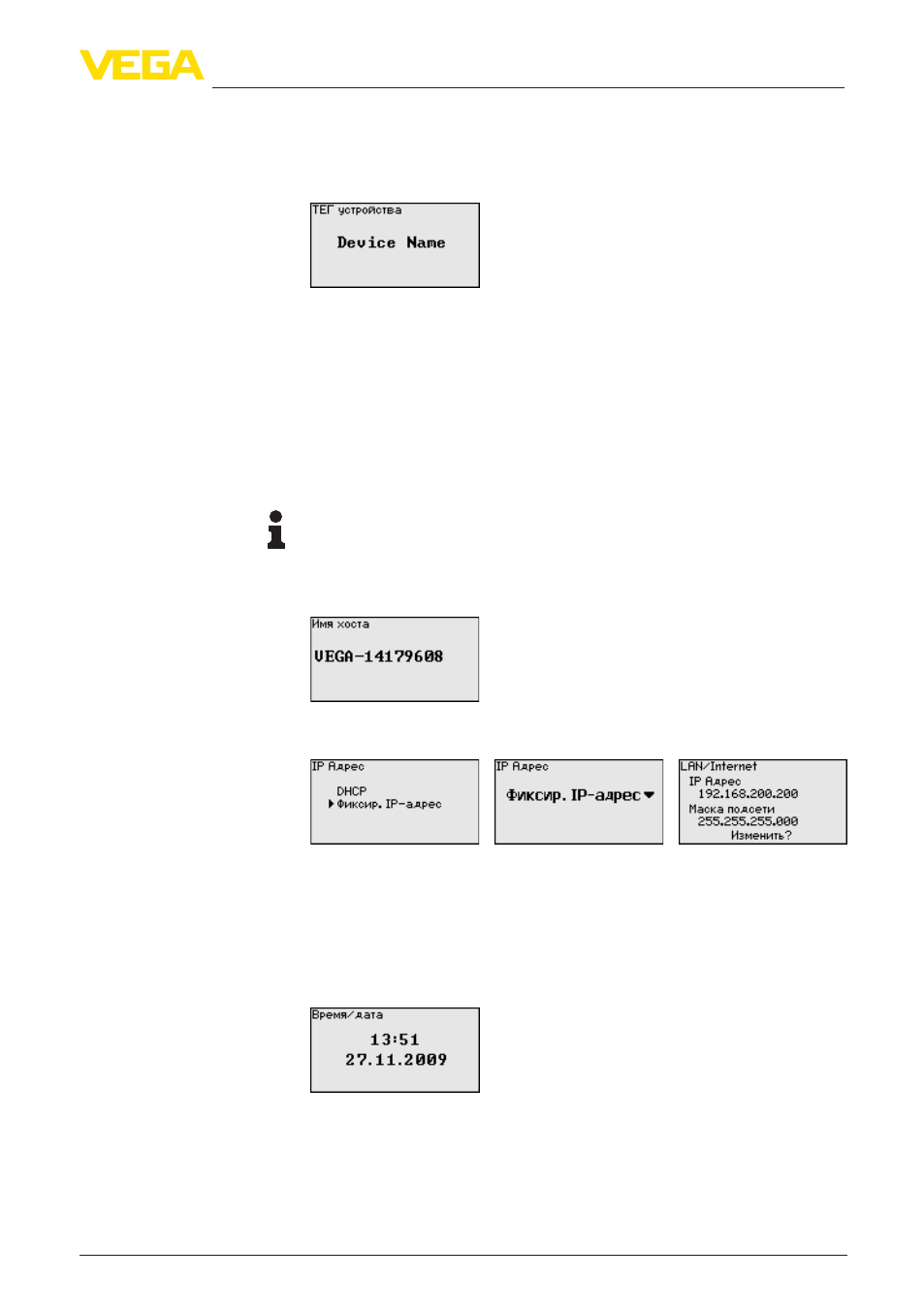

Установка тега устройства позволяет задать для VEGASCAN
693 обозначение, по которому данное устройство будет
опознаваться в системах с использованием нескольких
устройств и в соответствующей документации.
→
С помощью соответствующих клавиш ввести желаемое
значение и подтвердить нажатием [OK].
Для устройств с интерфейсом Ethernet заводской установкой
является автоматическая адресация через DHCP, т. е. IP-адрес
должен назначаться DHCP-сервером. Обращение к устройству,
как правило, выполняется через имя хоста. В заводской
установке имя хоста состоит из серийного номера и "VEGA-"
перед ним. Как альтернатива, возможен ввод статического IP-
адреса с маской подсети и дополнительным адресом шлюза.
Примечание:
Изменения вступят в действие после перезапуска VEGASCAN
693. Дальнейшую информацию о параметрах сети см. в
Инструкции "Интерфейс RS232/Ethernet" и онлайновой справке
соответствующего DTM.
С помощью соответствующих клавиш ввести необходимые
данные и сохранить нажатием [OK].
→
С помощью соответствующих клавиш ввести необходимые
значения и подтвердить нажатием [OK]. Чтобы установка
вступила в силу, выключить и включить питание устройства.
Для устройства со встроенным интерфейсом RS232/Ethernet
через это меню можно установить дату и время. При отсутствии
питания эти установки сохраняются примерно в течение 3 дней.
→
С помощью соответствующих клавиш ввести значения и
подтвердить нажатием [OK].
Для устройств с интерфейсом RS232 должен быть задан
режим, в котором должен работать данный последовательный
интерфейс. Имеются следующие возможности:
Установки устройства -
ТЕГ устройства
Установки устройства -
Имя хоста/IP-адрес
Установки устройства -
Время/дата
Установки устройства -
протокол связи
