6 Настройка с помощью встроенного модуля индикации и настройки
VEGASCAN 693 • 15-канальное устройство формирования сигнала HART
29252-R
U-130731
4. Ввести теперь процентное значение для установки Max и
подтвердить нажатием [OK].
5. После ввода процентного значения для установки Max
нужно ввести соответствующее ему значение расстояния.
Чтобы ввести текущее измеренное значение, выбрать
пункт меню "Принять" (только при выполнении установки
с измеряемым продуктом). При выполнении установки
без измеряемого продукта, выбрать пункт меню
"Редактировать". Ввести соответствующее процентному
значению значение расстояния в метрах [m(d)] для полной
емкости (установка без измеряемого продукта). Следует
учитывать, что максимальный уровень должен лежать ниже
радарной антенны.
6. Сохранить установки нажатием [OK]. Установка данного
места измерения выполнена и действует только для данного
места измерения. Установку для других мест измерения
следует выполнять отдельно.

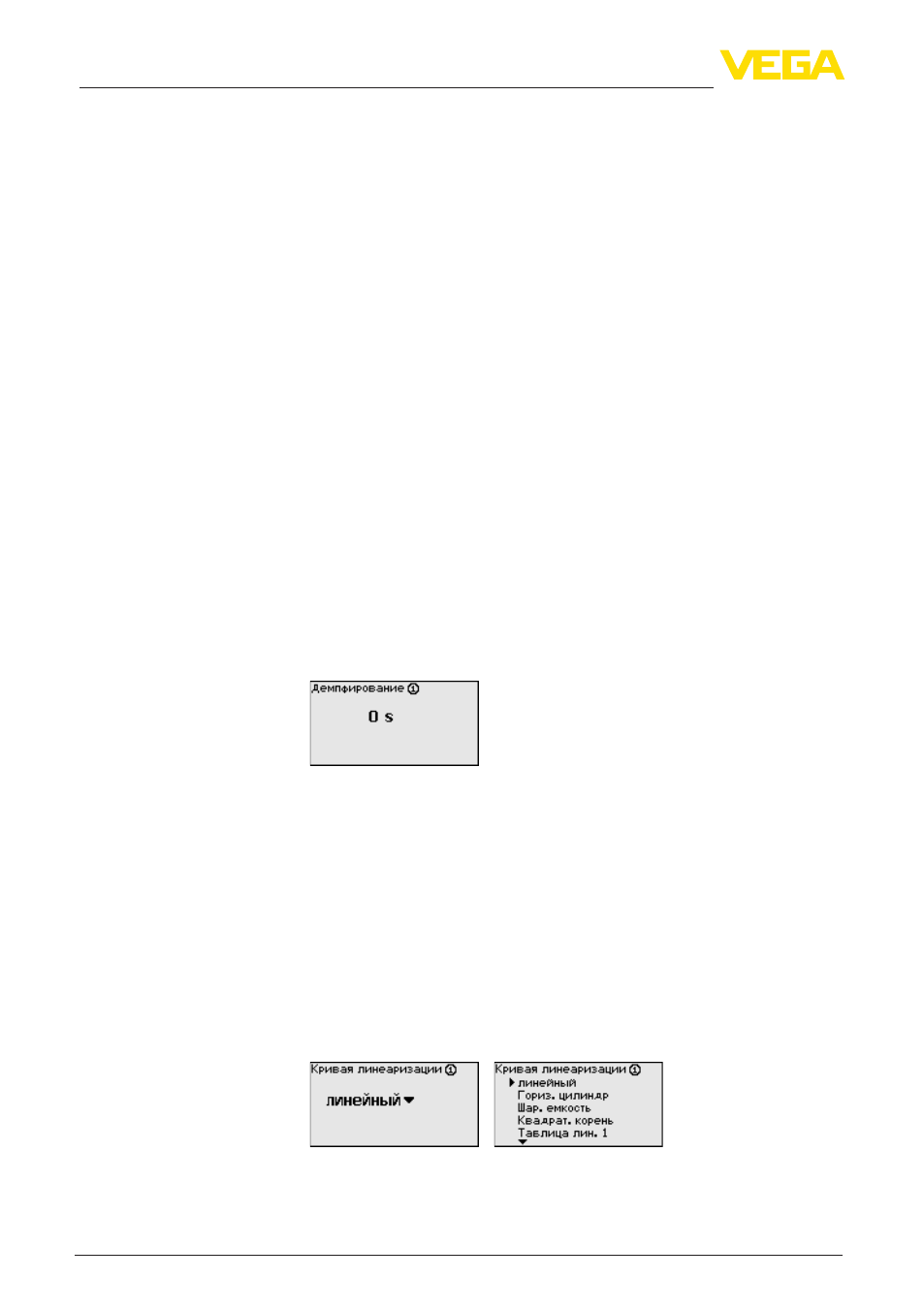

Для устранения колебаний значений на дисплее, например
в связи с волнением поверхности продукта, можно
скорректировать время интеграции, установив его в пределах
от 0 до 999 секунд. При этом следует учитывать, что время
реакции полного измерения и задержки реакции на быстрое
изменение измеряемых величин также увеличится. Обычно
для выравнивания дисплея измеренных значений достаточно
нескольких секунд.
→
С помощью соответствующих клавиш ввести желаемое
значение параметра и подтвердить нажатием [OK].
Линеаризация необходима в том случае, когда требуется
индикация или вывод измеренных значений в единицах объема,
а объем емкости изменяется нелинейно по отношению к
уровню ее заполнения, например когда емкость горизонтальная
цилиндрическая или сферическая. Для таких типов емкостей
заданы кривые линеаризации, представляющие отношение
между уровнем заполнения в процентах и объемом емкости.
При активировании соответствующей кривой линеаризации
индицируются правильные процентные значения объема. Для
индикации объема не в процентах, а, например, в литрах или
килограммах, можно дополнительно задать пересчет.
→
С помощью соответствующих клавиш ввести желаемое
значение параметра и подтвердить нажатием [OK].
Место измерения -
Демпфирование
Место измерения - Кри-
вая линеаризации
