5 Электрическое подключение
VEGASCAN 693 • 15-канальное устройство формирования сигнала HART
29252-R
U-130731
и пассивному входу невозможно. Соединение представляет
собой цифровую шину, ко всем датчикам должен быть подведен
только один двухпроводный кабель. Далее можно установить
распределитель непосредственно перед датчиками либо
провести соединительную линию через второй кабельный ввод
в корпусе датчика. Перед подключением датчикам необходимо
присвоить адреса, см. гл. "Пуск в эксплуатацию".
5.3 Схема подключения
17 18 19 20 21 22
9 10
11 12
1
2
3
4
23 24 25 26 27 28
13 14
15 16
5
6
7
8
L1 N
+ -
+ -
+ -
5
3
1
4
2
6
7
8

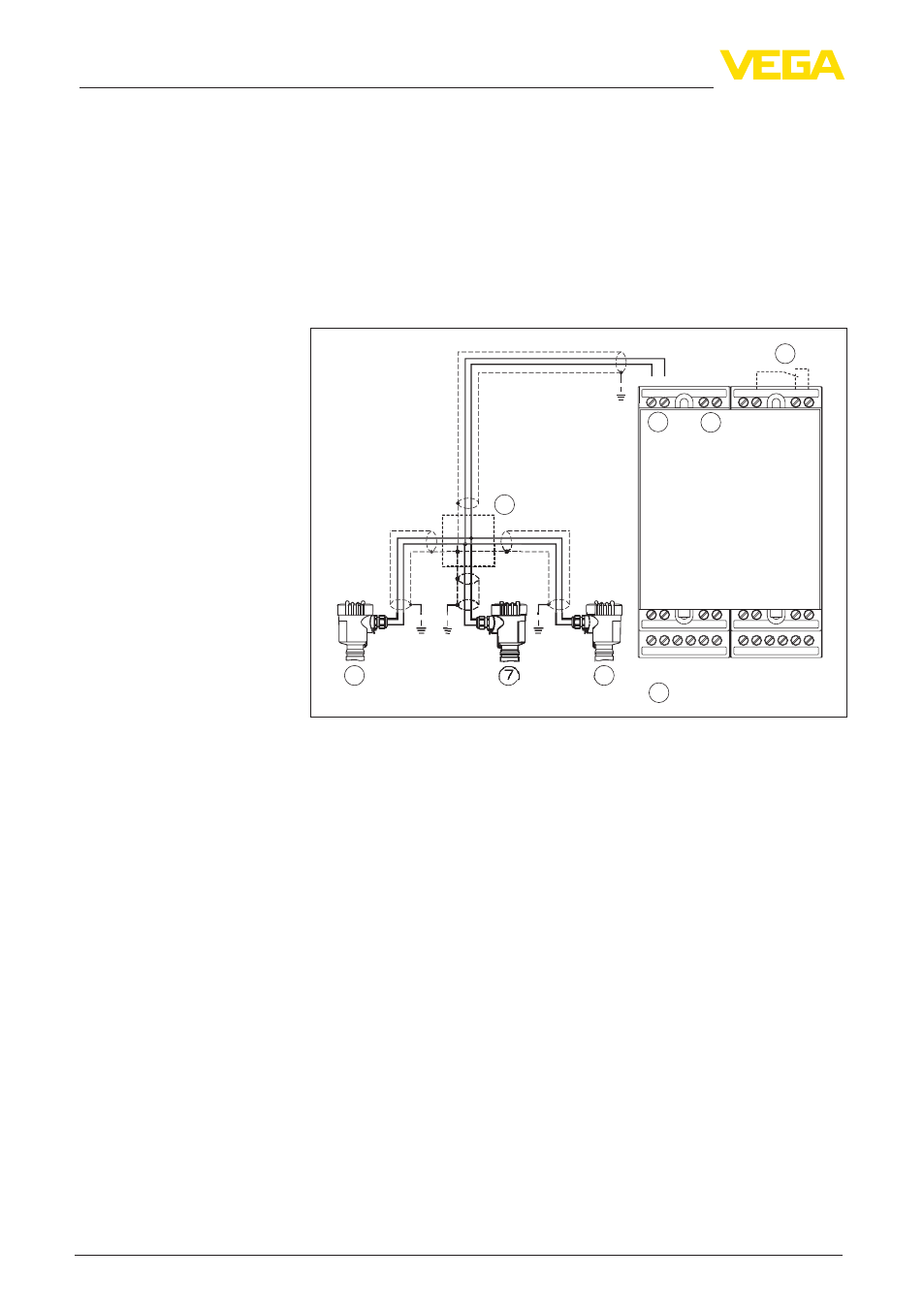

Рис. 3: Пример подключения VEGASCAN 693 и двухпроводных датчиков
1 Вход данных измерения и питание датчика (активный вход)
2 Вход данных измерения (пассивный вход), не с Ex ia
3 Внутреннее реле сигнала неисправности
4 Распределитель
5 Питание VEGASCAN 693
6 Двухпроводный датчик HART с адресом 1
7 Двухпроводный датчик HART с адресом 2
8 Двухпроводный датчик HART с адресом 3
Схема подключения
для двухпроводных
датчиков
