6 Настройка с помощью встроенного модуля индикации и настройки

VEGASCAN 693 • 15-канальное устройство формирования сигнала HART

29252-R

U-130731

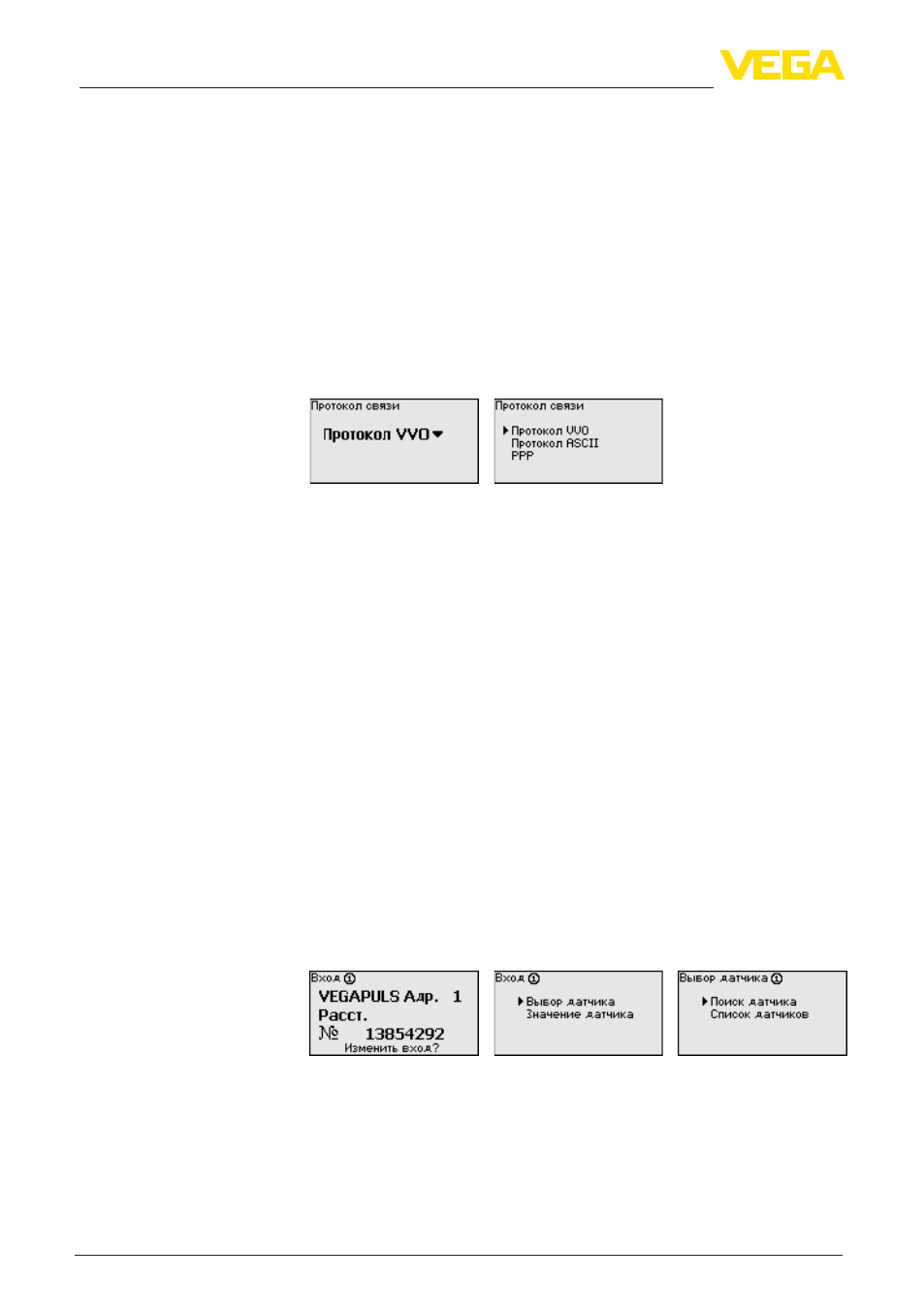

Протокол VVO: Прямое последовательное соединение

между устройством формирования сигнала и ПК для

параметрирования и опроса (например, с помощью PACTware

и DTM)

PPP: удаленное соединение между устройством

формирования сигнала и модемом для самостоятельной

отправки сообщений по электронной почте (исходящее

соединение) или запроса через web-браузер (входящее

соединение)

Протокол ASCII: Прямое последовательное соединение

между устройством формирования сигнала и компьютером

для запроса с помощью терминальных программ, например

Hyperterminal

С помощью соответствующих клавиш ввести необходимые

данные и сохранить нажатием [OK]. дальнейшую

информацию см. в инструкции "Интерфейс RS232-Ethernet" и

в онлайновой справке соответствующего DTM.

VEGASCAN 693 может считывать данные измерения с 15 (5 при

Ex) датчиков, поэтому необходимо связать места измерения

с отдельными датчиками. После установки адресов датчиков

HART посредством поиска датчиков может быть создан и

отображен список доступных датчиков. Теперь для каждого

места измерения можно назначить желаемый датчик.
Далее необходимо задать, какое значение датчика должен

обрабатывать VEGASCAN 693. В зависимости от типа датчика,

это может быть значение расстояния, давления, межфазного

уровня или температуры. Если датчик может выдавать два

измеренных значения (например, датчики VEGABAR измеряет

давление и температуру), то для каждой входной величины

нужно назначить отдельное место измерения. При подключении

датчиков HART других производителей можно также выбрать

PV (Primary Value) и SV (Secondary Value): измеряемые

величины, которые будут передаваться при таком выборе, см. в

соответствующем руководстве по эксплуатации.

Измеряемая величина определяет, что измеряется на данном

месте измерения. В зависимости от подключенного датчика,

доступны следующие настройки:

Уровень

Давление процесса

Температура

Универсал. (для датчиков других производителей)

Место измерения - Вход

Место измерения - Из-

меряемая величина
