8 Примеры применения
VEGAMET 624 • 4 … 20 mA/HART
28969-R
U-130731
•
Выполнить установку
•
Выбрать лоток (кривую линеаризации)
•
Задать пересчет
•
Параметрировать импульсные выходы
В окне DTM "Измеряемая величина" выберите опцию "Расход" с
соответствующими единицами.
Установка Min.: введите соответствующее значение для
0 %, т.е. расстояние от датчика до измеряемого продукта при
отсутствии расхода. В примере ниже это расстояние равно
1,40 m.
Установка Max.: введите соответствующее значение для
100 %, т.е. расстояние от датчика до измеряемого продукта при
максимальном расходе. В примере ниже это расстояние равно
0,80 m.
100%
0,80m (d)
=
400m
3
/h
=
0%
1,40m (d)
=
0m
3
/h
=

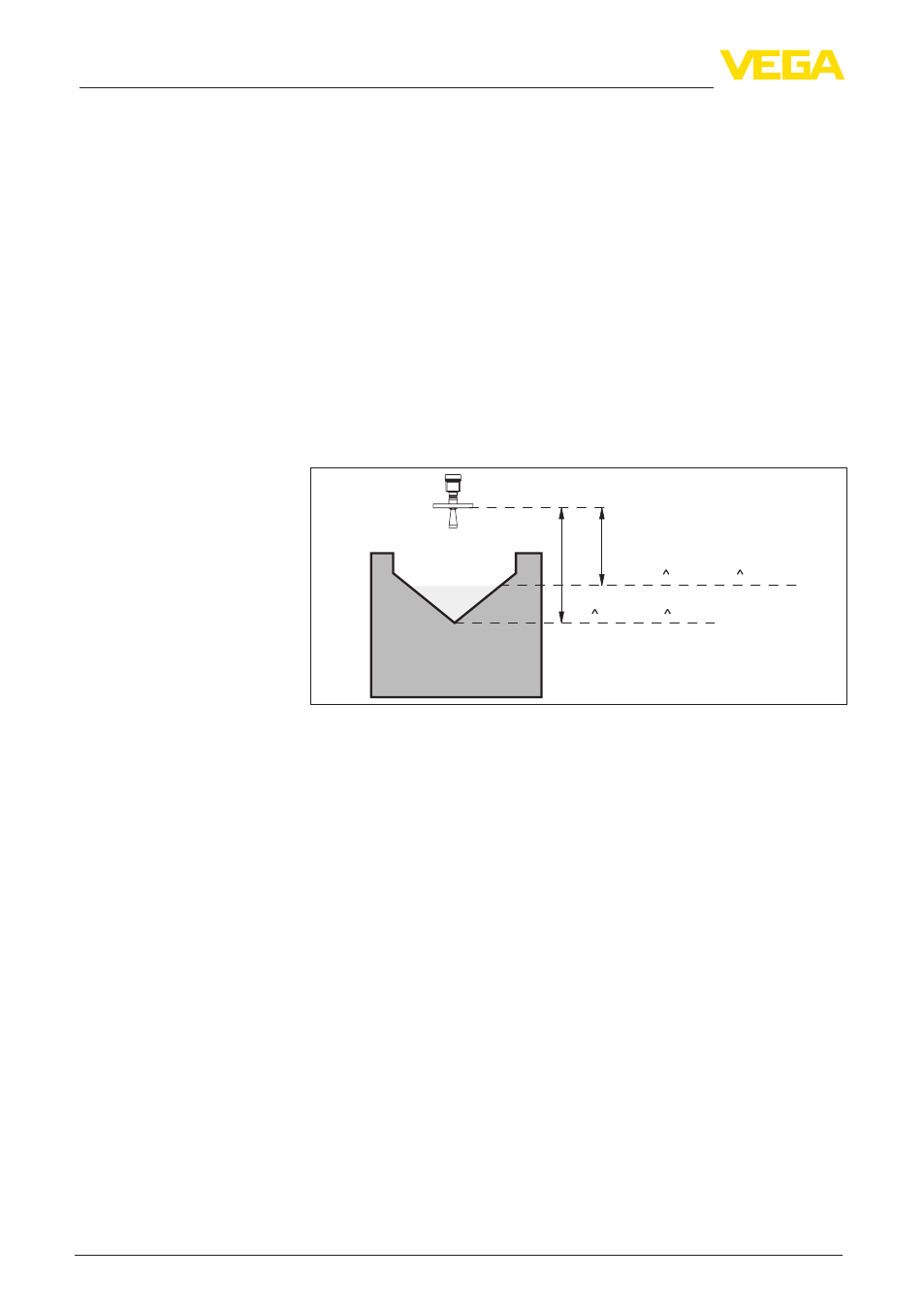

Рис. 14: Установка для измерения расхода с треугольным водосливом
В окне DTM "Линеаризация" выберите опцию "Расход", а
затем - применяемый тип лотка (в примере выше - треугольный
водослив).
В окне DTM "Пересчет" в меню "Измеряемая величина"
выберите "Расход". Далее нужно присвоить значения расхода
процентным значением 0 и 100 % и выбрать единицы измерения.
В примере выше: 0 % = 0 и 100 % = 400, единицы измерения
m³/h.
Далее нужно определить, какой выход будет использоваться -
релейный и/или токовый. В окне DTM "Выходы" можно выбрать
любой из трех выходов, если такой выход еще не используется.
Затем в меню "Режим работы" (реле) или "Характеристика
выхода" (токовый выход) нужно выбрать опцию "Импульс
расхода" или "Импульс отбора проб". В поле "Выдавать импульс
при" вводится количество, при котором должен выдаваться
импульс (например, 400 m³ соответствует одному импульсу в час
при расходе 400 m³/h).
В режиме работы "Импульс отбора проб" дополнительный
импульс выдается через определенное время, т.е. каждый
Измеряемая величина -
Расход
Установка
Кривая линеаризации
Пересчет
Выходы
