6 Настройка с помощью встроенного модуля индикации и настройки
VEGAMET 624 • 4 … 20 mA/HART
28969-R
U-130731

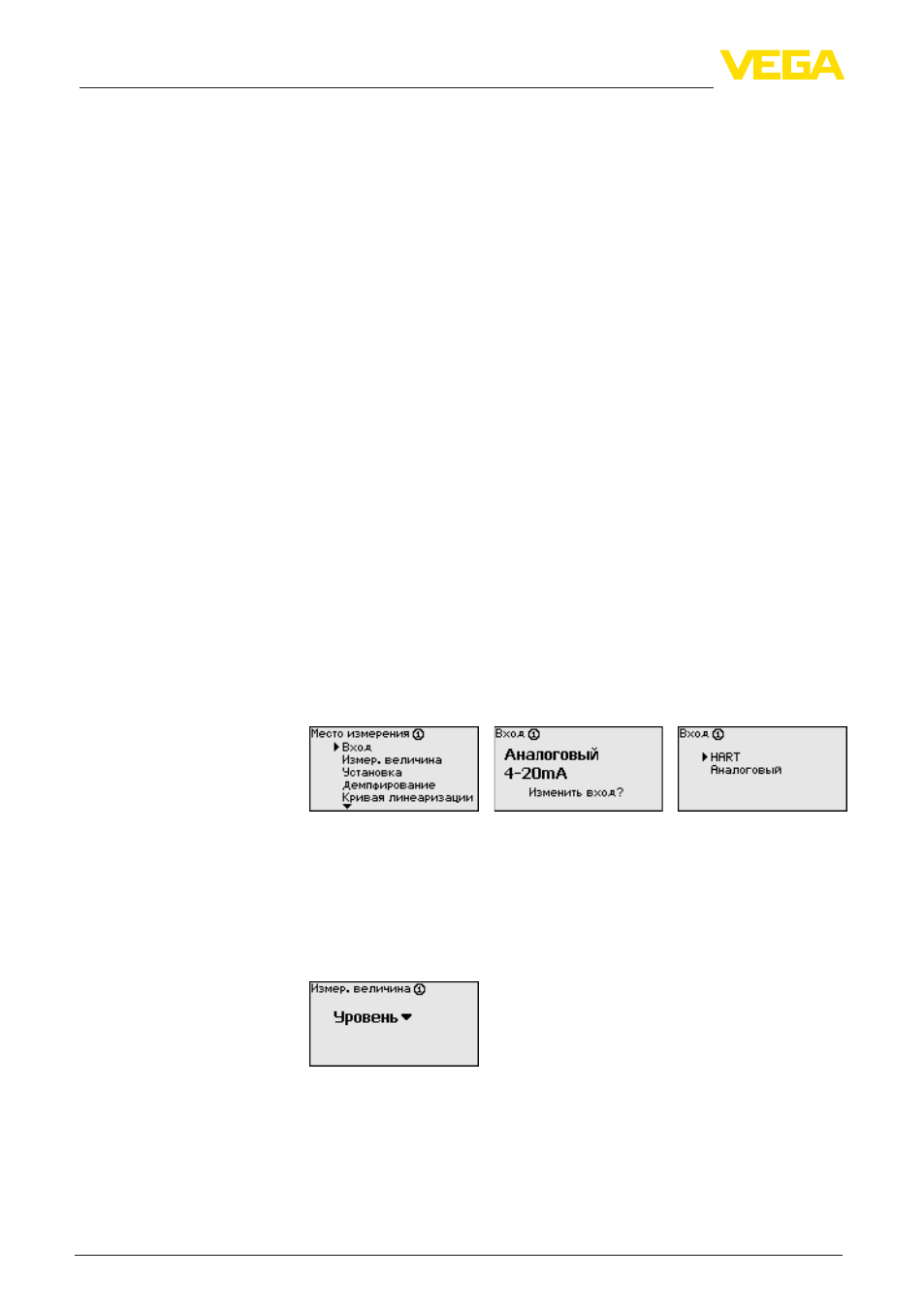

Устройство VEGAMET 624 может обрабатывать измеренные
значения датчиков 4 … 20 mA/HART как в аналоговом виде, так
и по цифровому протоколу HART.
Аналоговая передача 4 … 20 mA
При стандартной установке VEGAMET 624 передача измеренных
значений осуществляется посредством аналогового сигнала
4 … 20 mA. Установка параметров в датчике непосредственно
влияет на входную величину VEGAMET 624. Установку
параметров нужно выполнять только в одном из устройств -
либо в VEGAMET 624, либо в датчике. Установка в VEGAMET 624
при аналоговой передаче производится всегда в mA.
Цифровая передача HART
При передаче через HART необходимо задать, какое значение
датчика должен обрабатывать VEGAMET 624. В зависимости от
типа датчика это может быть значение расстояния, давления
или температуры. От всех датчиков HART устройству VEGAMET
624 всегда передается неизмененное входное значение датчика.
Поэтому установку параметров всегда нужно выполнять
только в устройстве VEGAMET 624, но не в датчике. При этом
можно выбрать различные измеряемые величины и единицы
измерения.
При подключении датчиков HART других производителей можно
также выбрать PV (Primary Value) и SV (Secondary Value). Для
этого необходима поддержка HART-команд 0, 1, 3 и 15. Какие
команды поддерживаются и какие измеренные значения будут
при этом передаваться, см. в соответствующих руководствах по
эксплуатации датчиков других производителей.
Измеряемая величина определяет, что измеряется на данном
месте измерения. В зависимости от подключенного датчика,
доступны следующие настройки:
•
Уровень
•
Давление процесса
•
Универсал. (для датчиков других производителей)
Посредством установки входное значение подключенного
датчика будет пересчитываться в процентное значение. Это
преобразование позволяет представить любой диапазон
входных значений в виде относительного диапазона (от 0 % до
100 %).
Место измерения - Вход
Место измерения - Из-
меряемая величина
Место измерения - Уста-
новка
