8 Примеры применения
VEGAMET 624 • 4 … 20 mA/HART
28969-R
U-130731
•
Для параметра "Состояние отказа" выберите опцию
"Состояние переключения ВЫКЛ"
•
Введите следующие значения параметров:
– Измеренное значение больше 25 %/min.
– Макс. время реакции 1 min.

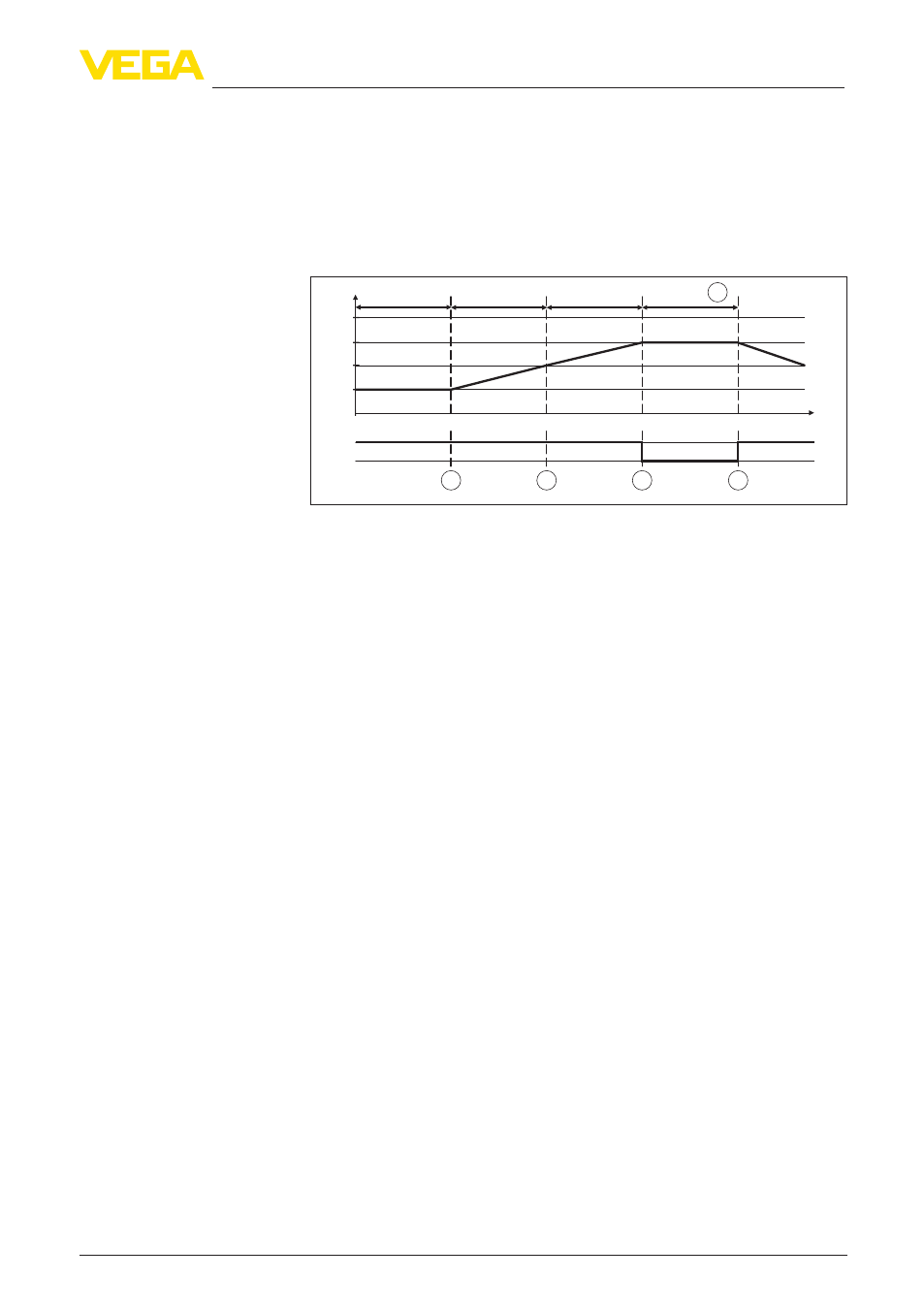

На диаграмме ниже показано, как будет работать сигнализация
тенденции при описанных в данном примере установках.
t
t
m
t
m
t
m
t
m
120
180
240
ON
OFF
60
[sec]
1
2
3
4
5
...
...
...
...
100
75
50
25
0
%
...
Рис. 13: Пример сигнализации тенденции
1 Старое среднее значение = 25 %, новое среднее значение = 25 %
Разность < 25 % -> Реле ВКЛ
2 Старое среднее значение = 25 %, новое среднее значение = 37,5 %
Разность < 25 % -> Реле ВКЛ
3 Старое среднее значение = 37,5 %, новое среднее значение = 62,5 %
Разность = 25 % -> Реле ВЫКЛ
4 Старое среднее значение = 62,5 %, новое среднее значение = 75 %
Разность < 25 % -> Реле ВКЛ
5 tm -> Макс. время реакции
8.4 Измерение расхода
Для измерения расхода в открытых водотоках используется
сужение или нормированный лоток. Такое сужение создает
соответствующий расходу обратный подпор, и исходя из высоты
подпора рассчитывается расход. Расход выдается на релейный
или токовый выход через соответствующее число импульсов.
В зависимости от вида и исполнения каждый лоток создает
различный подпор. В устройстве имеются данные для
следующих лотков:
•
Лоток Палмера-Боулюса
•
Лоток Вентури, трапецеидальный водослив, прямоугольный
водослив
•
Треугольный водослив, V-образный водослив
Начальная установка
Для конфигурирования места измерения расхода требуется
PACTware и DTM. В примере описано измерение расхода с
помощью радарного датчика. Начальная установка выполняется
в следующем порядке:
•
Выбрать расход в качестве измеряемой величины
Принцип действия
Лоток
