6 Настройка с помощью встроенного модуля индикации и настройки
VEGAMET 624 • 4 … 20 mA/HART
28969-R
U-130731

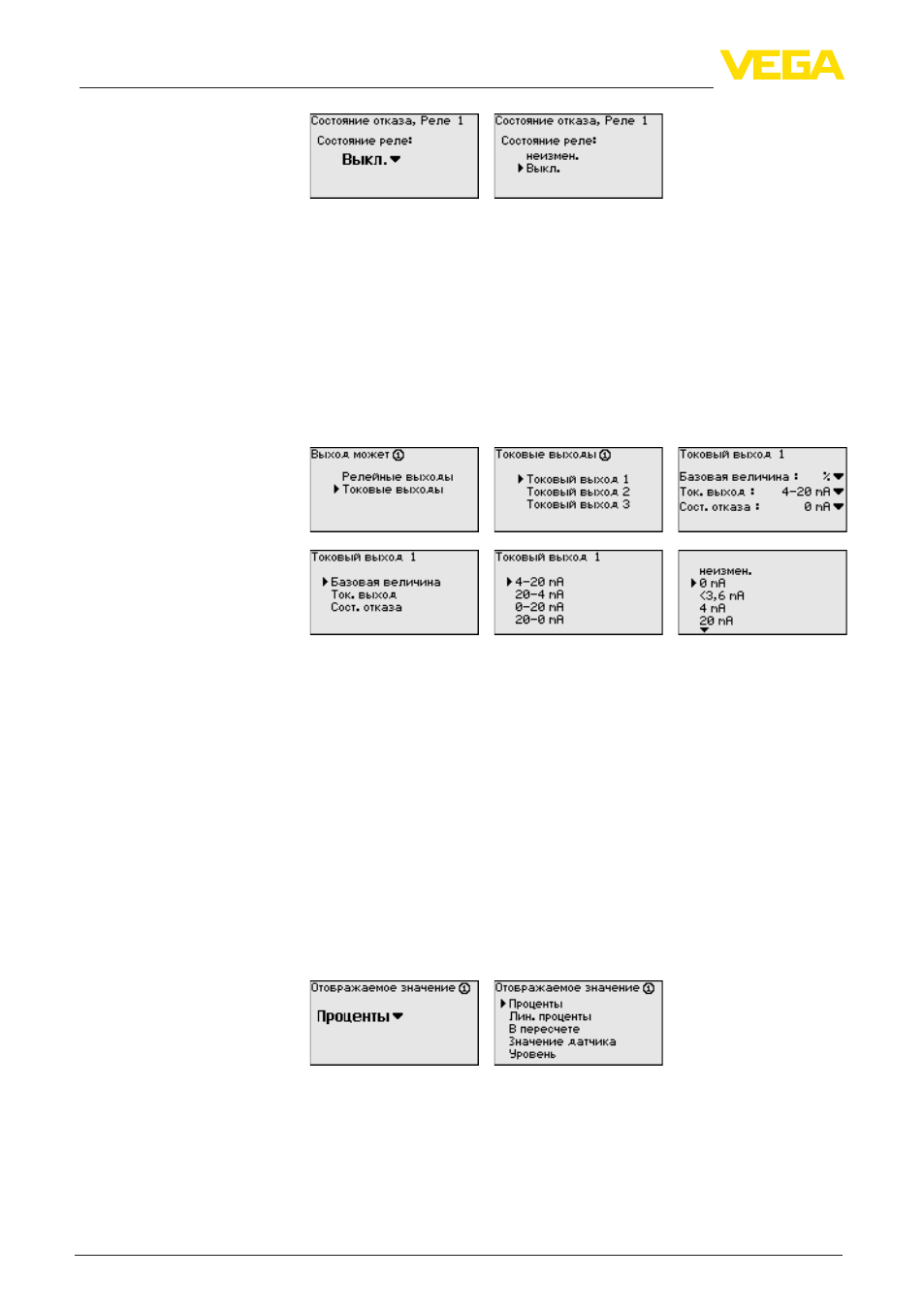

Токовый выход используется для передачи измеренного
значения на систему верхнего уровня, например, на ПЛК,
систему управления процессом или устройство индикации. В
данном случае речь идет об активном выходе, т.е. ток подается
активно, поэтому на принимающей стороне должен быть
пассивный токовый вход.
Характеристика токовых выходов может быть установлена на
0 … 20 mA, 4 … 20 mA либо инвертирована. Также можно задать
требуемое состояние отказа и выбрать базовую измеряемую
величину для токового выхода.
→
С помощью соответствующих клавиш ввести желаемое
значение параметра и подтвердить нажатием [OK].
В меню "Дисплей - Индицируемое значение" может быть задано
желаемое значение для индикации на дисплее. Имеются
следующие возможности:
•
Проценты: измеренное значение после установки, без учета
линеаризации
•
Lin.-проценты: измеренное значение после установки с
учетом заданной линеаризации
•
В пересчете: измеренное значение после установки с
учетом заданной линеаризации, а также с учетом заданного
"Пересчета"
•
Значение датчика: входное значение от датчика,
индицируемое в выбранных единицах установки
→
С помощью соответствующих клавиш ввести желаемое
значение параметра и подтвердить нажатием [OK].
Если устройство выдает сообщение об ошибке, то
дополнительную информацию можно получить через меню
"Диагностика - Статус устройства".
Место измерения - Вы-
ходы - Токовые выходы
Дисплей
Диагностика
