8 Примеры применения
VEGAMET 624 • 4 … 20 mA/HART
28969-R
U-130731
8 Примеры применения
8.1 Измерение уровня в горизонтальной
цилиндрической емкости с защитой от
переполнения/сухого хода
Уровень измеряется датчиком и передается посредством
сигнала 4 … 20 mA на устройство формирования сигнала, где
входное значение от датчика преобразуется в процентное
значение в соответствии с выполненной установкой.
Из-за геометрической формы горизонтального цилиндра
отношение объема к высоте заполнения нелинейно.
Нелинейность компенсируется путем выбора в устройстве
соответствующей кривой линеаризации. Для индикации уровня
заполнения в литрах нужно дополнительно задать пересчет,
посредством чего линеаризованное процентное значение
объема будет преобразоваться в значение, например, в литрах.
Заполнение и опорожнение емкости контролируется
интегрированными в устройство формирования сигнала реле 1
и 2. Для контроля заполнения задается режим работы "Защита
от переполнения", тогда при достижении максимального уровня
реле выключается (безопасное обесточенное состояние), а при
достижении минимального уровня снова включается (точка
включения < точка выключения). Для контроля опорожнения
задается режим работы "Защита от сухого хода", тогда
при достижении минимального уровня реле выключается
(безопасное обесточенное состояние), а при достижении
максимального уровня снова включается (точка включения >
точка выключения).
Rel. 1 Rel. 2
Rel. 1: 90%
Rel. 2: 5%
100%
0%

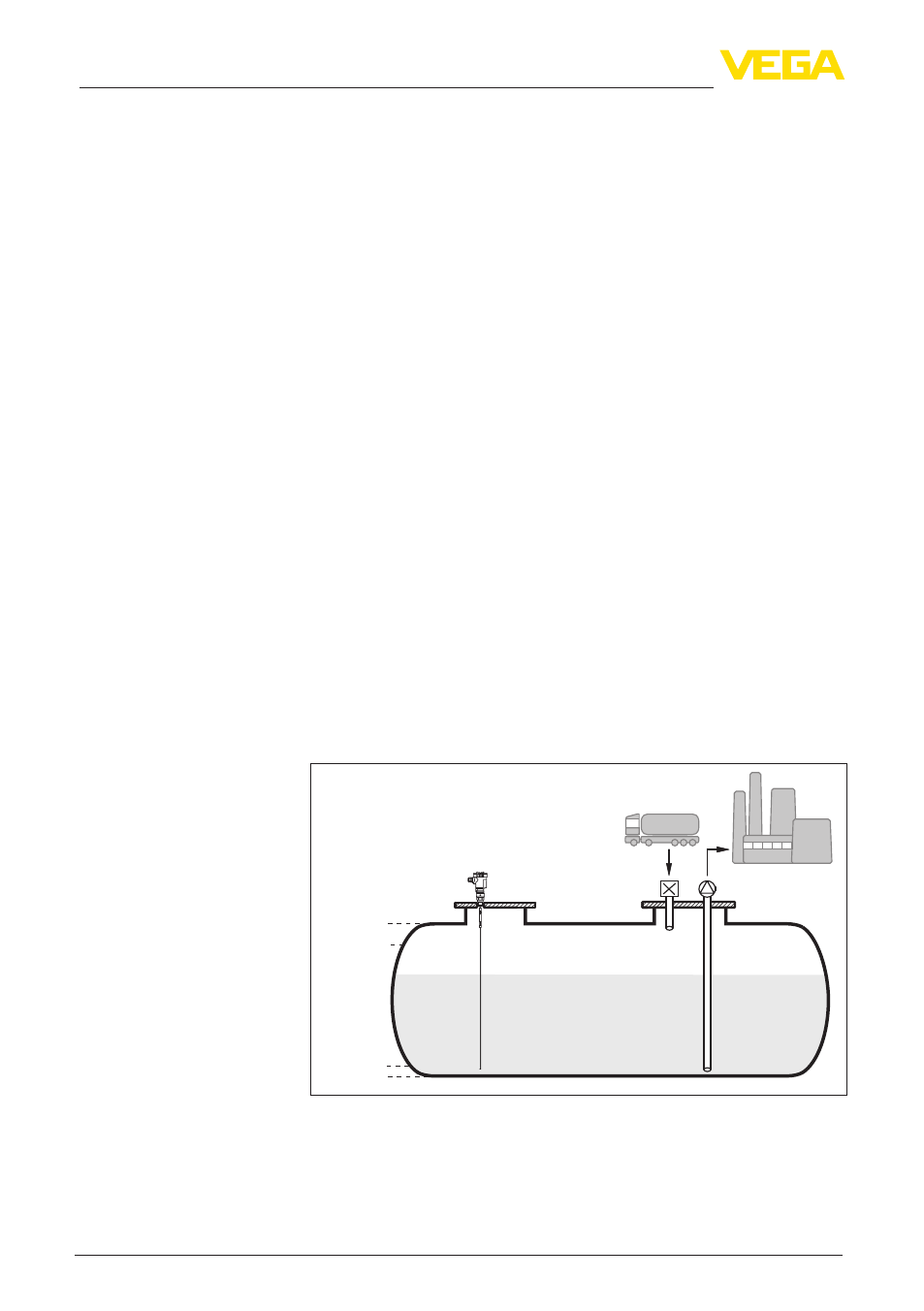

Рис. 11: Пример измерения уровня в горизонтальной цилиндрической
емкости
Горизонтальный цилиндр имеет объем 10000 литров. Для
измерения уровня применяется уровнемер с направленными
микроволнами. Заполнение из автоцистерны контролируется
Принцип действия
Пример
