15
5 Подключение к источнику питания
VEGAMET 624 • 4 … 20 mA/HART
28969-R
U-130731
17 18 19 20 21 22
9 10
11 12
1
2
3
4
23 24 25 26 27 28
13 14
15 16
5
6
7
8
L1 N
+ -
+ -
+ -
+ -
+ -
1
7
2
3
8
9
4
5
6
+ -
11
12
10

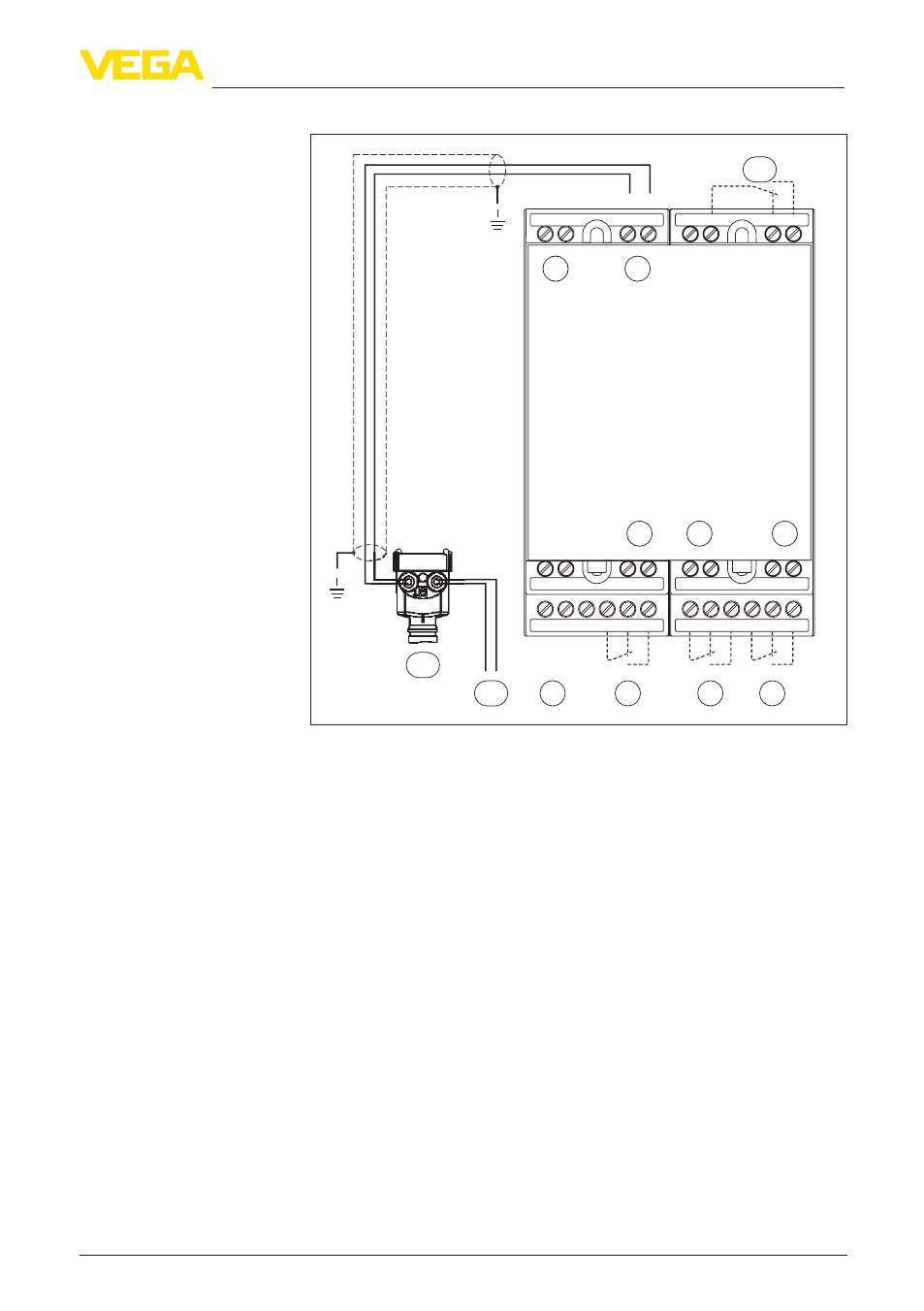

Рис. 4: Схема подключения VEGAMET 624 и четырехпроводных датчиков
1 Внутреннее рабочее реле 1
2 Внутреннее рабочее реле 2
3 Внутреннее рабочее реле 3
4 Внутренний токовый выход 1
5 Внутренний токовый выход 2
6 Внутренний токовый выход 3
7 Питание VEGAMET 624
8 Вход данных измерения и питание датчика (активный вход)
9 Вход данных измерения (пассивный вход), не для исполнения Ex-ia
10 Внутреннее реле сигнала неисправности
11 Датчик 4 … 20 mA/HART (четырехпроводное исполнение)
12 Питание для четырехпроводного датчика
Схема подключения
для четырехпроводных
датчиков
