8 Примеры применения
VEGAMET 624 • 4 … 20 mA/HART
28969-R
U-130731
Rel. 1: 80% On
On
Off
Off
On
Rel. 2: 90% On
Rel. 1, 2: 10% Off
10 30 20 20 15
t [h]
5
Rel. 1
Rel. 2

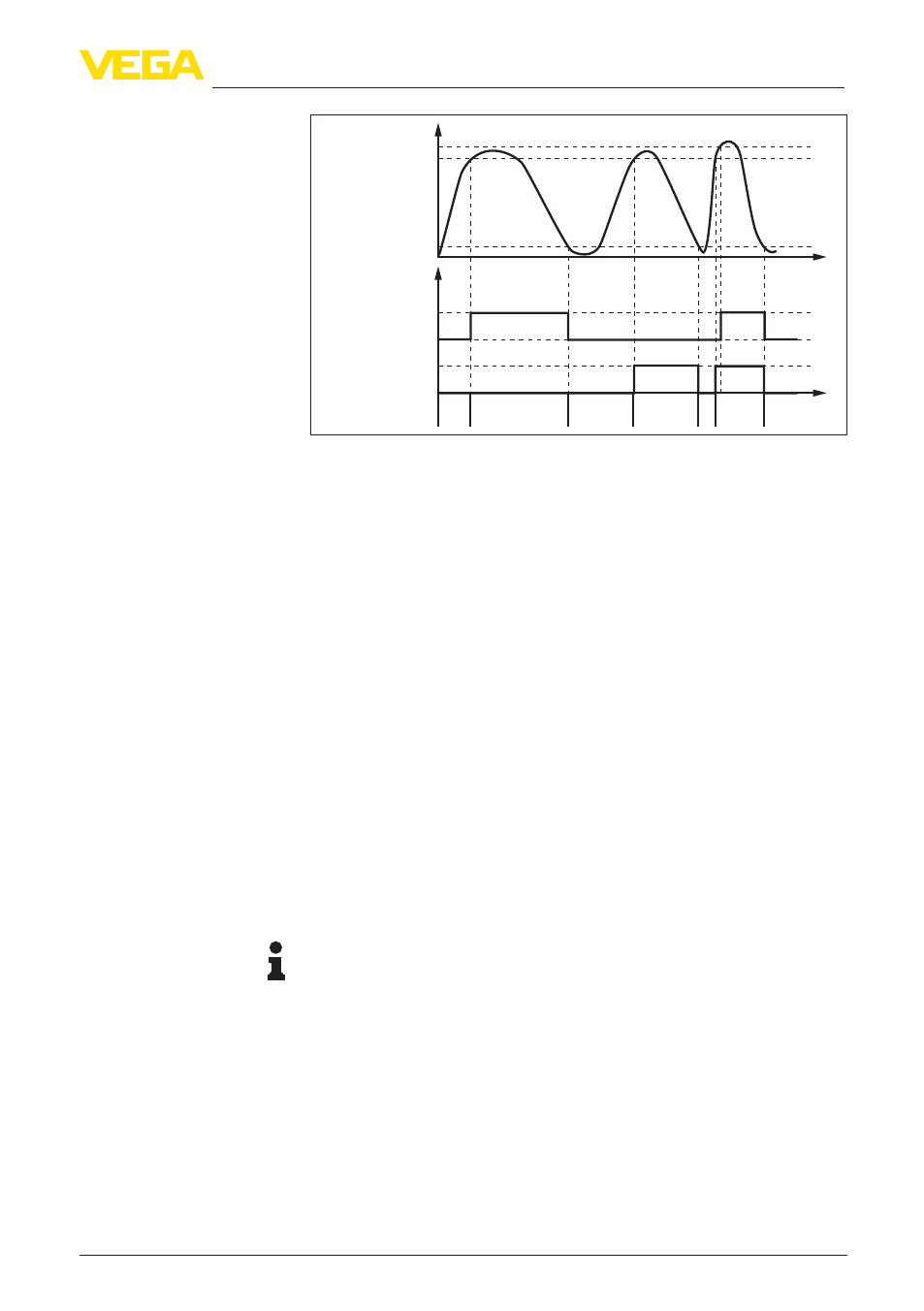

Рис. 12: Пример управления насосами 2
Режим включения для управления насосами 2
После включения устройства формирования сигнала реле
сначала выключены. В зависимости от входного сигнала и
прежней длительности включения отдельных реле после
пусковой фазы возможны следующие состояния реле:
•
Входной сигнал больше верхней точки переключения ->
Включается реле с наименьшей длительностью включения
•
Входной сигнал лежит между нижней и верхней точками
переключения -> Реле остается выключенным
•
Входной сигнал меньше нижней точки переключения -> Реле
остается выключенным
Если уровень не изменяется в течение длительного времени,
будут оставаться включенными одни и те же насосы. Через
параметр "Время переключения" можно задать время, по
истечение которого происходит принудительное переключение
данного насоса. Какой насос будет включаться, зависит от
выбранного режима работы насосов. Если уже все насосы
включены, то этот насос остается включенным. Настройка
данной функции возможна только через ПК и DTM.
Примечание:
Если при активировании принудительного переключения
насос уже включен, таймер не запускается. Таймер запустится
только после выключения и нового включения. Установленная
задержка выключения при принудительном переключении
не учитывается, т. е. переключение выполняется точно через
заданное для принудительного переключения время. Напротив,
установленная задержка включения при принудительном
переключении учитывается, т. е. принудительное переключение
на другой насос выполняется через установленное время.
До включения нового выбранного насоса должна пройти
установленная для данного насоса задержка включения.
Опция принудительного
переключения
