Блок электроники SN-SE.64C предназначен для
VEGASON 64, 65, 66
в исполнении C и D.
Для демонтажа и последующего монтажа передающей
электроники требуются следующие инструменты:
l
Магнитная крестообразная отвертка, размер 1
l
Магнитная крестообразная отвертка, размер x
l
Крестообразная отвертка, 4 мм (только для корпуса из
нержавеющей стали или алюминия)
l
Клещи для стопорного кольца
l
Звездообразный ключ Т15 (только для исполнения А)
l
Торцовый шестигранный ключ, размер 4 (только для
исполнения B).
4
.3
Порядок демонтажа (для всех исполнений)
Сначала необходимо демонтировать блок электроники и
снять имеющийся корпус.
Блок электроники находится в отсеке электроники. На
рисунках ниже показано расположение отсека
электроники в однокамерном и двухкамерном корпусе.

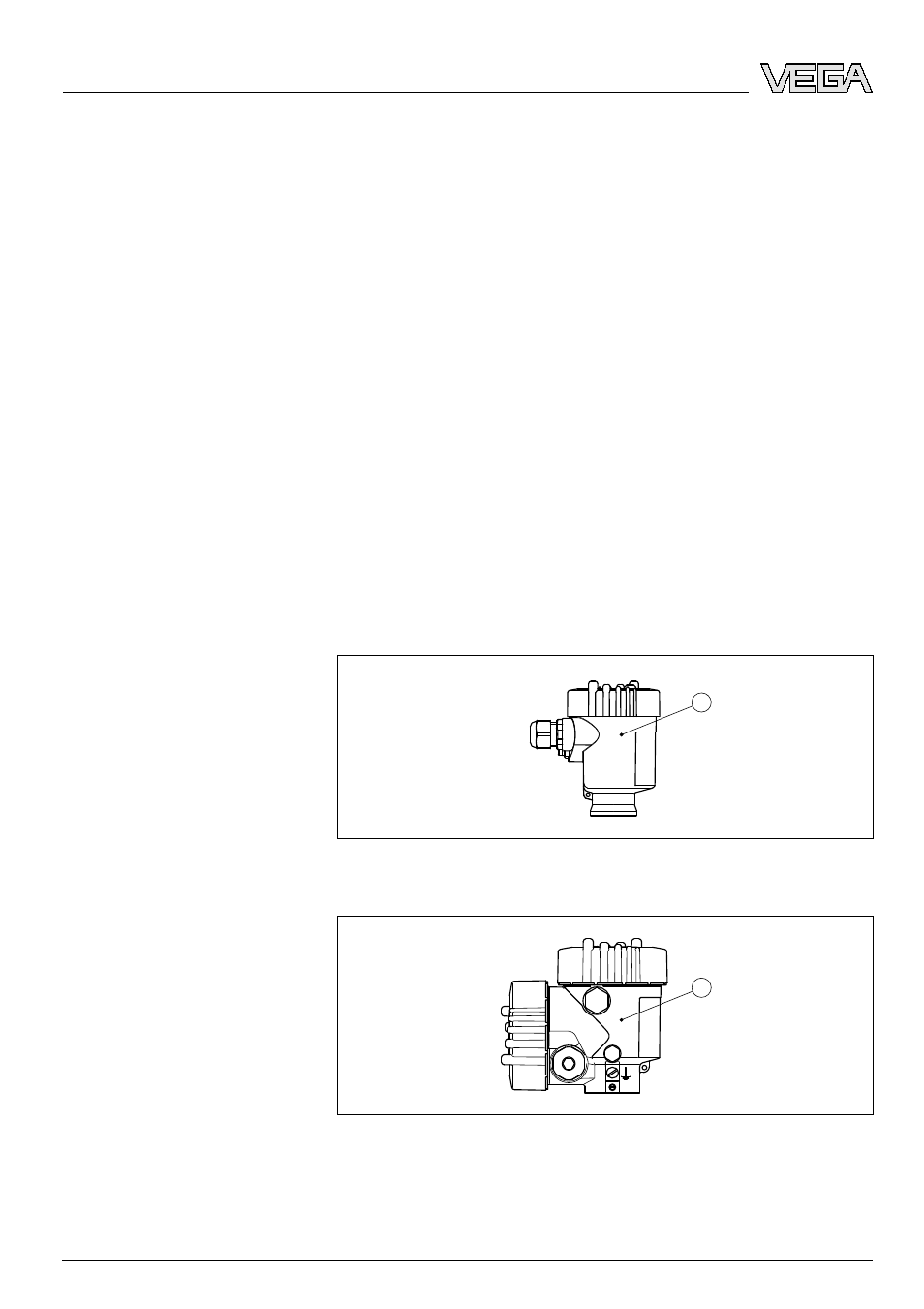

1
Рис. 5: Однокамерный корпус
1
Расположение отсека электроники
1
Рис. 6: Двухкамерный корпус
1
Расположение отсека электроники
Выполнить следующее:
Инструменты
Демонтаж блока электро-
ники
8
Передающая электроника - для VEGASON 64, 65, 66
Монтаж
30205
-RU
