Страница 12
1
2
3

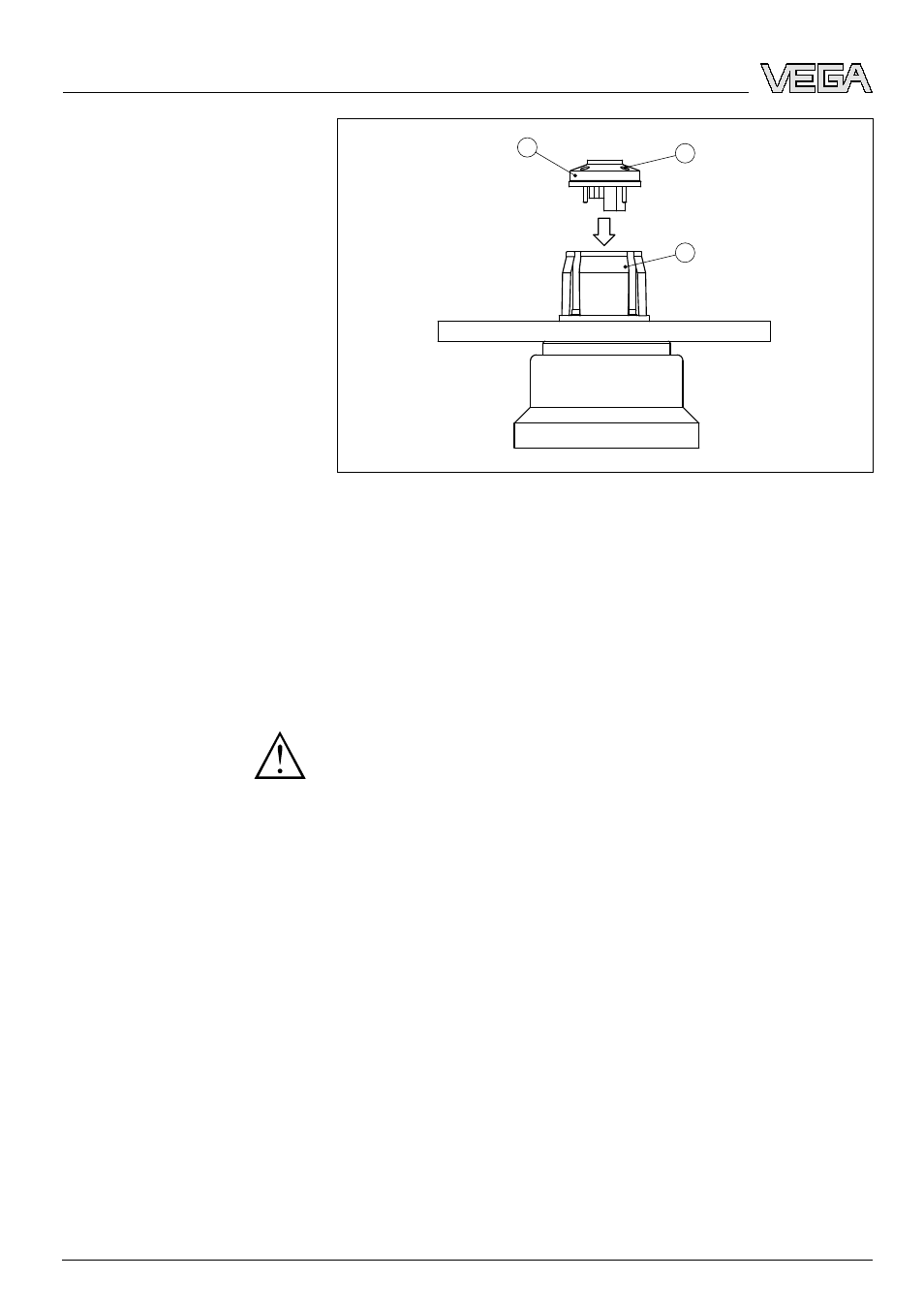

Рис. 11: Монтаж новой передающей электроники
1
Передающая электроника
2
Винты с отверстием под звездообразный ключ Т 15 (4 шт.)
3
Фланцевый адаптер
2
Новую передающую электронику насадить на
фланцевый адаптер.
3
Звездообразным ключом снова затянуть винты.
4
.5
Порядок монтажа (исполнение B)
Опасность!
В рабочем состоянии отдельные провода кабеля
преобразователя звука (см. п. "Подготовка к монтажу")
находятся под напряжением прибл. 70 V. Во избежание
опасности удара током монтаж следует выполнять в
состоянии не под напряжением!
Выполнить следующее:
1
Торцовым шестигранным ключом (размер 4) ослабить
зажимные винты (2) на корпусе.
2
Снять старую передающую электронику.
Снятие старой пе-
редающей электро-
ники
12
Передающая электроника - для VEGASON 64, 65, 66
Монтаж
