5
1
2
3
4

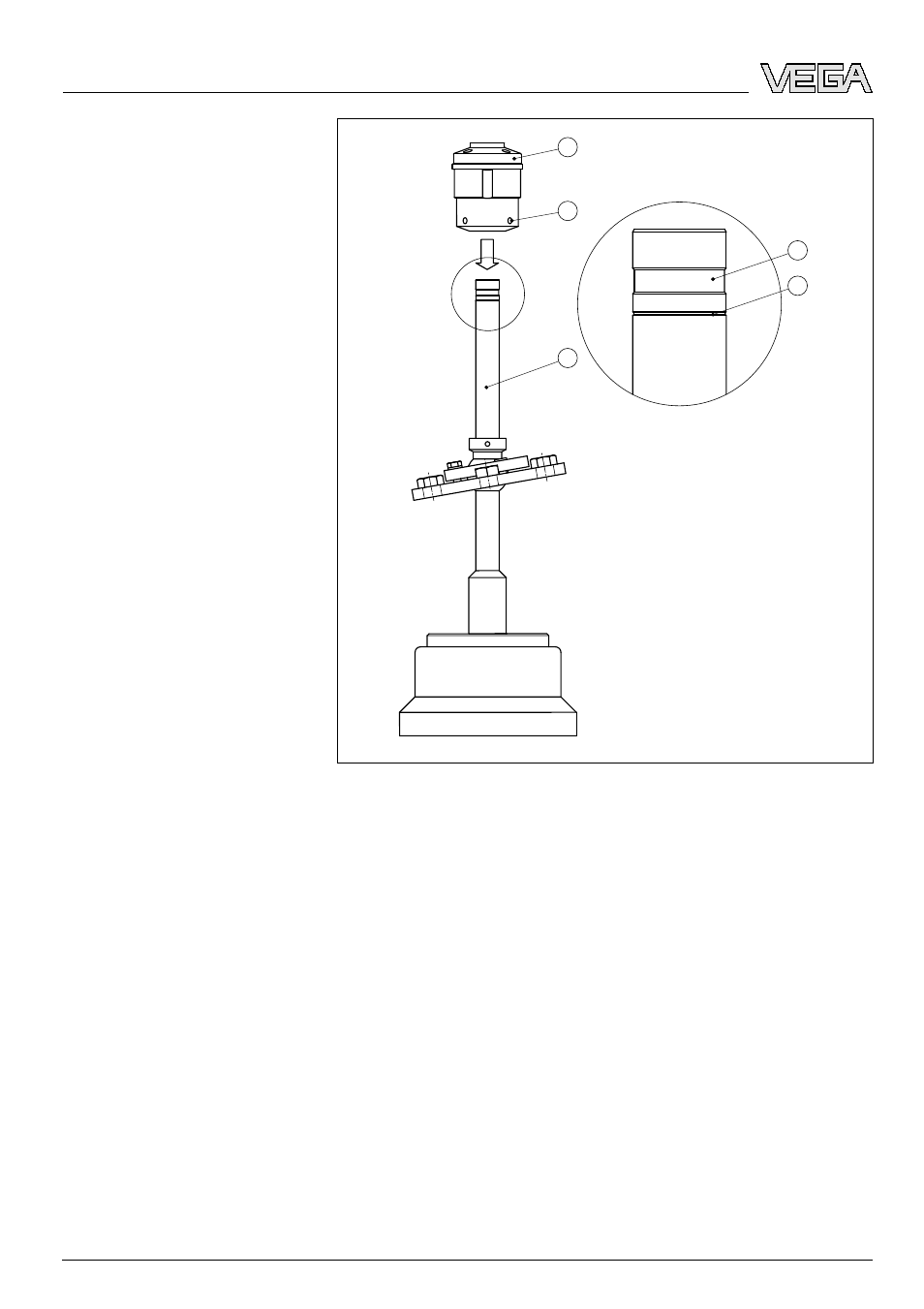

Рис. 13: Монтаж новой передающей электроники
1
Передающая электроника с адаптером для трубки преобразователя
звука
2
Зажимные винты (2 шт.)
3
Паз для фиксации
4
Насечка
5
Трубка преобразователя звука
2
Передающую электронику с корпусом насадить на
трубку преобразователя звука. При этом не повредить
кабель. Корпус установлен правильно, если больше не
видно нижней метки (2) на трубке преобразователя.
3
Снова затянуть зажимные винты.
14
Передающая электроника - для VEGASON 64, 65, 66
Монтаж
30205
-RU
-070529
