2
1
3

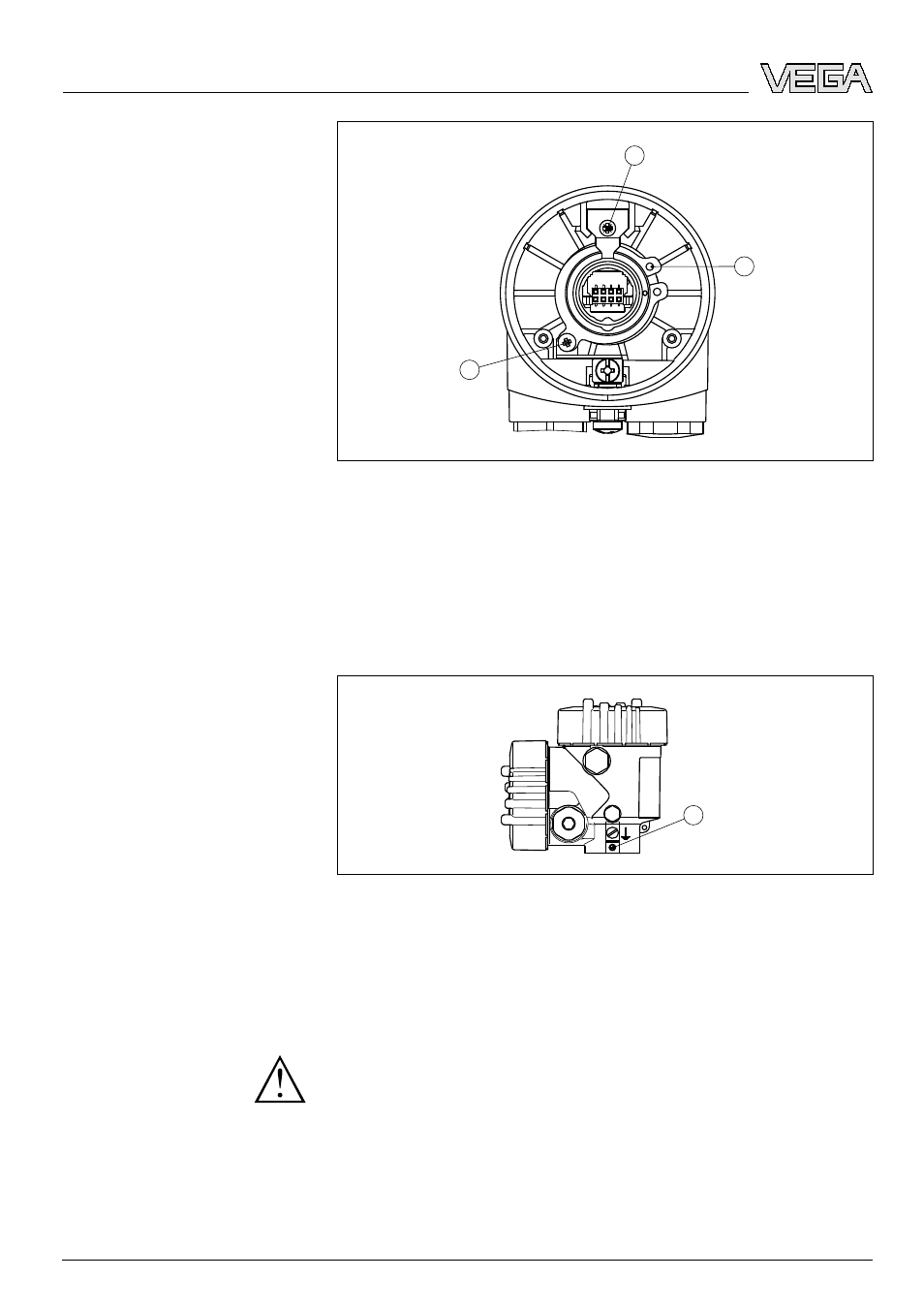

Рис. 8: Положение винтов и стопорного кольца на пластиковом куорпусе
1
Винт ограничительного уголка
2
Винт стопорного кольца
3
Стопорное кольцо
2
Клещами открыть и снять стопорное кольцо.
3
У алюминиевого двухкамерного корпуса и корпуса из
нержавеющей стали ослабить стопорный винт на
цоколе.
1
Рис. 9: Двухкамерный корпус
1
Положение стопорного винта
4
Снять корпус.
4
.4
Порядок монтажа (исполнение А)
Опасность!
В рабочем состоянии отдельные провода кабеля
преобразователя звука (см. п. "Подготовка к монтажу")
находятся под напряжением прибл. 70 V. Во избежание
опасности удара током монтаж следует выполнять в
состоянии не под напряжением!
Снятие старой пе-
редающей электро-
ники
10
Передающая электроника - для VEGASON 64, 65, 66
Монтаж
30205
-RU
-070529
