Страница 5: 3описание
3
Описание
3
.1
Комплектность
В комплект поставки входят:
l
Передающая электроника
l
4
шт. винты с головкой под звездообразный ключ,
размер 15 (для исполнения A)
l
Документация
-
Руководство по эксплуатации
Имеется три различных варианта передающей
электроники, соответствующих механическому
исполнению VEGASON 64, 65 и 66:
l
для исполнения A (компактное, с фланцем)
l
для исполнения B (с поворотным креплением)
l
для исполнений C и D (с выносным преобразователем
и поворотным креплением или резьбой)
1
2
3

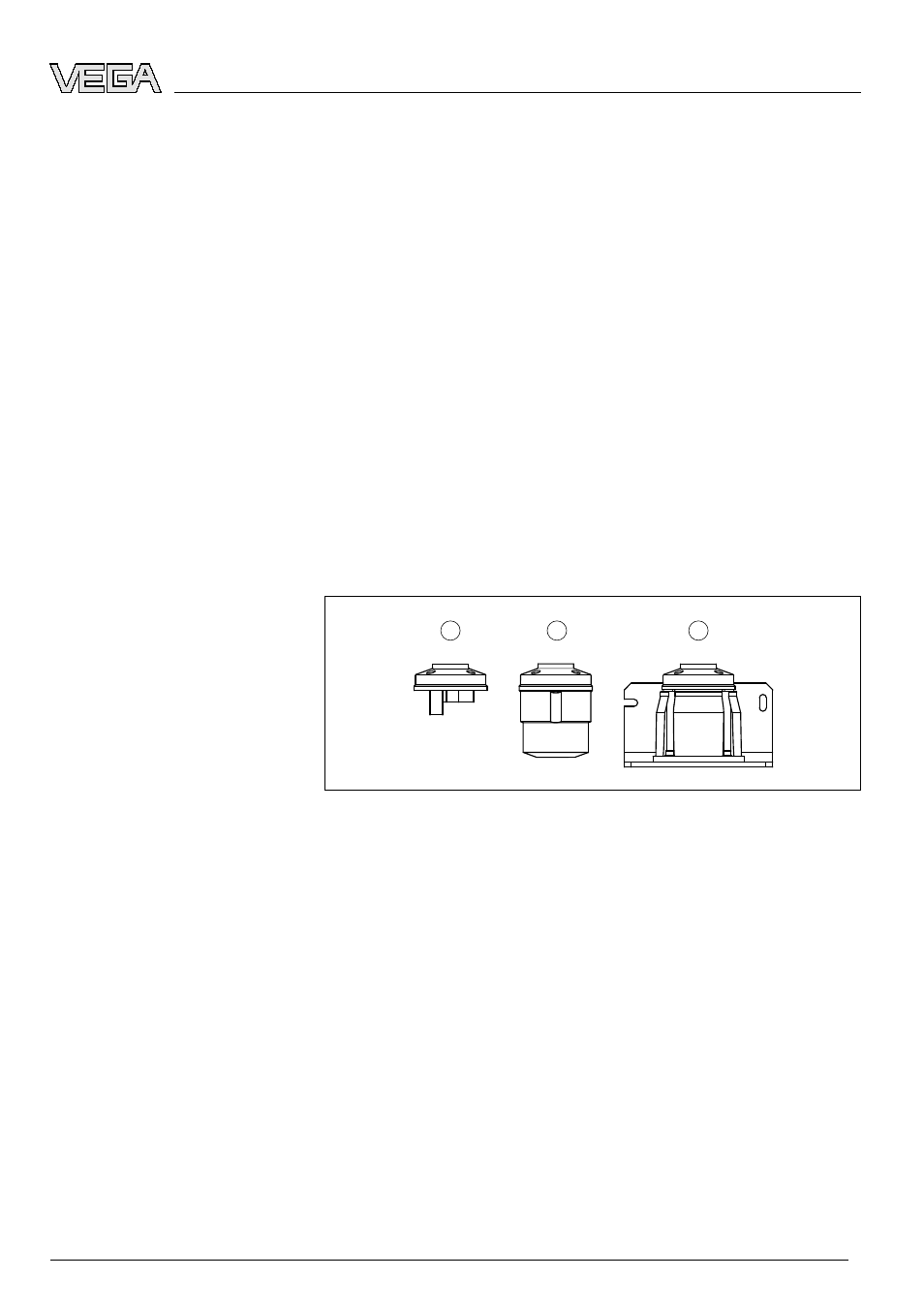

Рис. 1: Варианты передающей электроники для VEGASON 64, 65, 66
1
Для исполнения A
2
Для исполнения B
3
Для исполнения C или D
3
.2
Принцип работы
Передающая электроника VEGASON 64, 65, 66 является
заменяемой частью ультразвуковых уровнемеров
VEGASON 64, 65
и 66. Передающая электроника
находится между корпусом датчика и преобразователем
звука.
У исполнения А передающая электроника монтируется
прямо на фланцевом адаптере, а у исполнения В - на
трубке преобразователя звука. У исполнений C и D
передающая электроника монтируется отдельно и
связывается через соединительный кабель с
преобразователем звука.
Комплект поставки
Варианты
Применение
Передающая электроника - для VEGASON 64, 65, 66
5
Описание
30205
-
RU
-070529
