4
.6
Порядок монтажа (исполнение C/D)
Опасность!
В рабочем состоянии отдельные провода кабеля
преобразователя звука (см. п. "Подготовка к монтажу")
находятся под напряжением прибл. 70 V. Во избежание
опасности удара током монтаж следует выполнять в
состоянии не под напряжением!
Внимание!
Отсоединять кабель преобразователя звука можно
только в состоянии не под напряжением. В противном
случае будет повреждена электроника!
Выполнить следующее:
à Ослабить разъемное соединение на цоколе старой
передающей электроники.
1
2
3

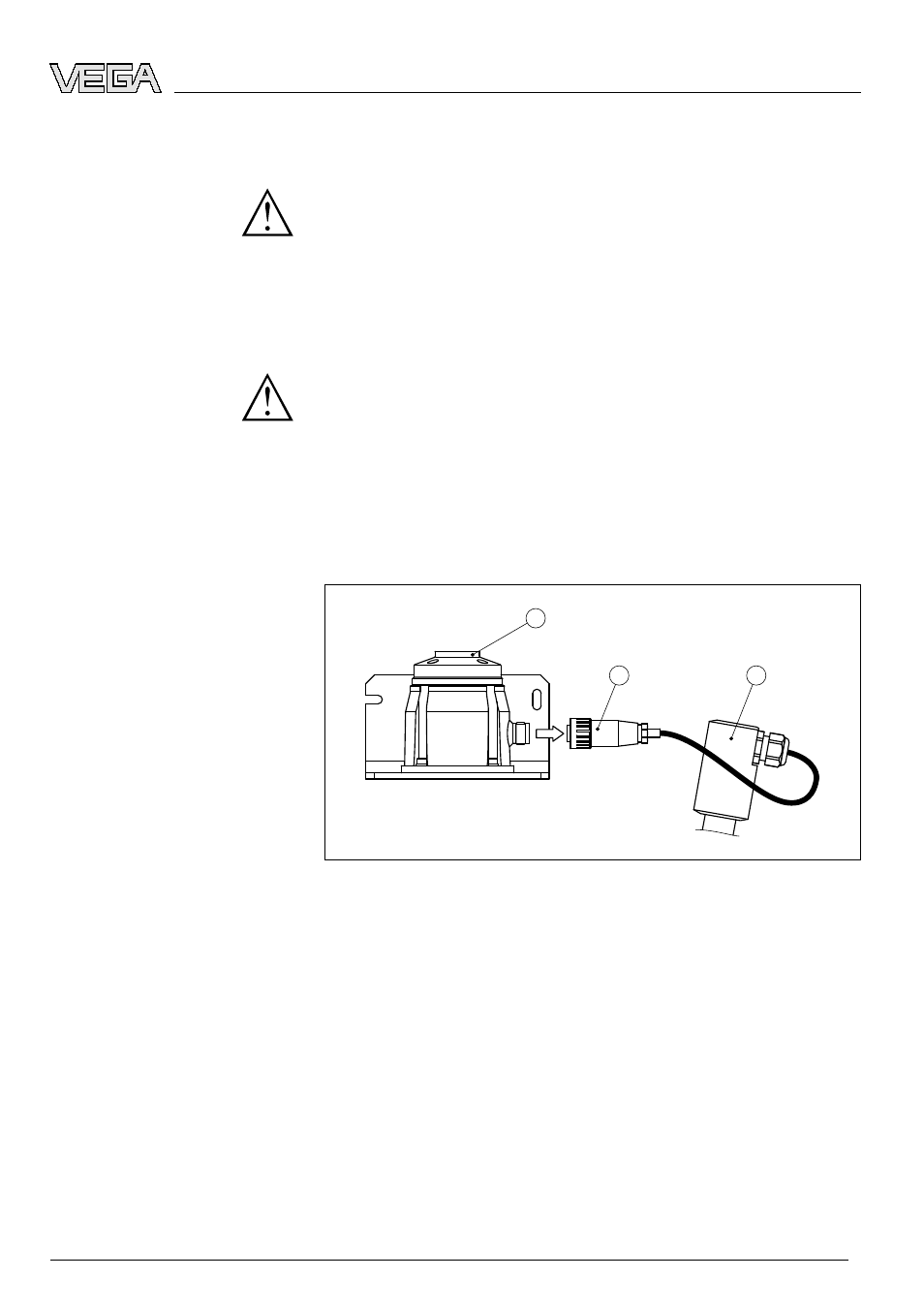

Рис. 14: Демонтаж старой передающей электроники
1
Передающая электроника с цоколем
2
Соединительный штекер
3
Соединительная деталь поворотного крепления или трубки
преобразователя звука
à Подключить штекер к цоколю новой передающей
электроники.
Снятие старой пе-
редающей электро-
ники
Вставить новую передаю-
щую электронику.
Передающая электроника - для VEGASON 64, 65, 66
