7 порядок монтажа (для всех исполнений) – Инструкция по эксплуатации VEGA VEGASON 66 Emitting electronics
Страница 16
1
2
3

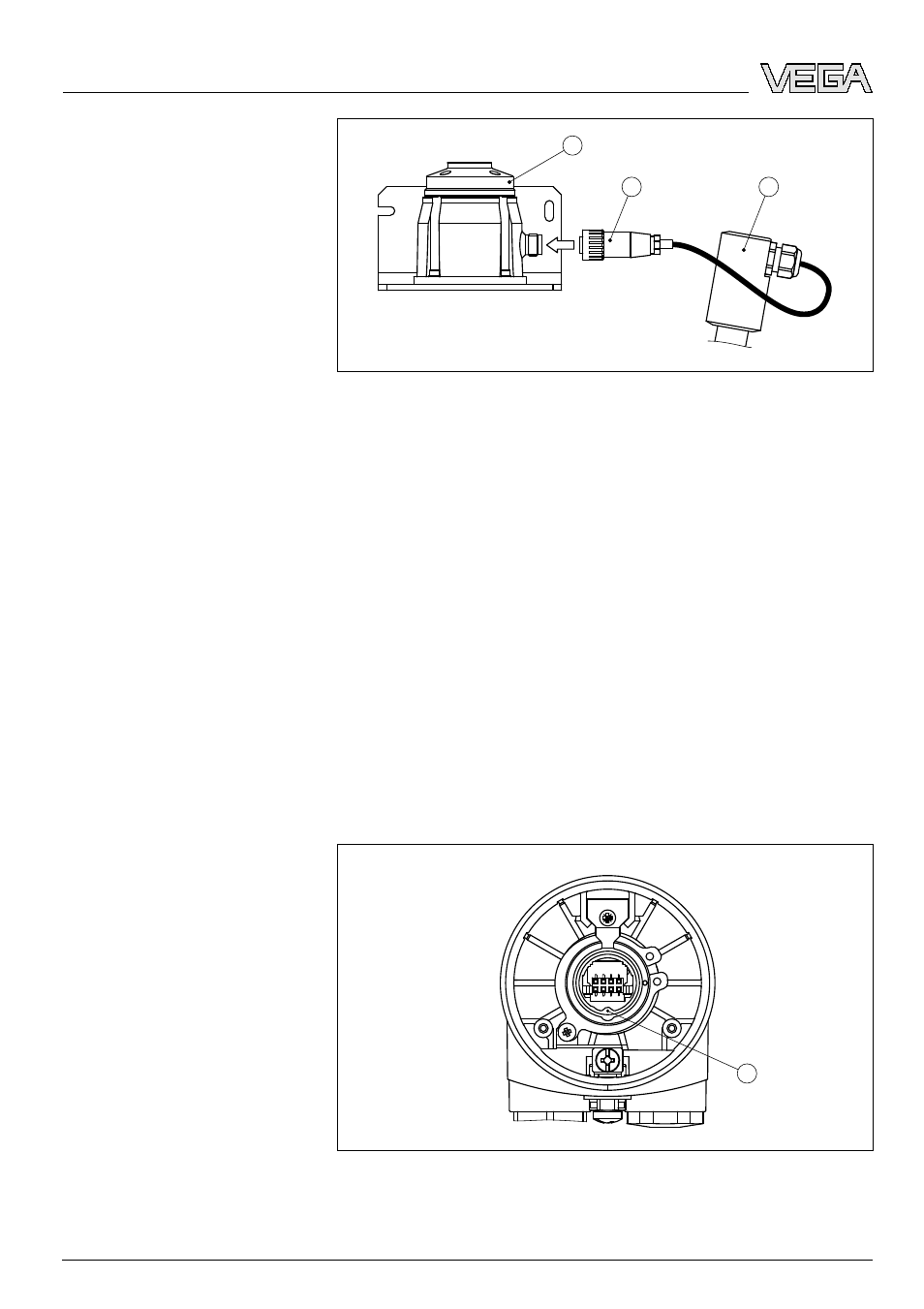

Рис. 15: Монтаж новой передающей электроники
1
Передающая электроника с цоколем
2
Соединительный штекер
3
Соединительная деталь поворотного крепления или трубки
преобразователя звука
4
.7
Порядок монтажа (для всех исполнений)
1
Снова надеть корпус.
2
У алюминиевого двухкамерного корпуса и корпуса из
нержавеющей стали с помощью крестообразной
отвертки затянуть стопорный винт на цоколе.
3
С помощью крестообразной отвертки (размер x)
ослабить винты ограничительного уголка и стопорного
кольца.
4
С помошью клещей надеть стопорное кольцо.
5
Снова осторожно вставить блок электроники. При
этом штекер должен занять правильное положение.
Насечка должна быть в позиции на "6.00 часов".
1
Рис. 16: Положение штекера
1
Насечка
16
Передающая электроника - для VEGASON 64, 65, 66
Монтаж
