L
neu
L
145 mm
(5
45
/
64
")
9

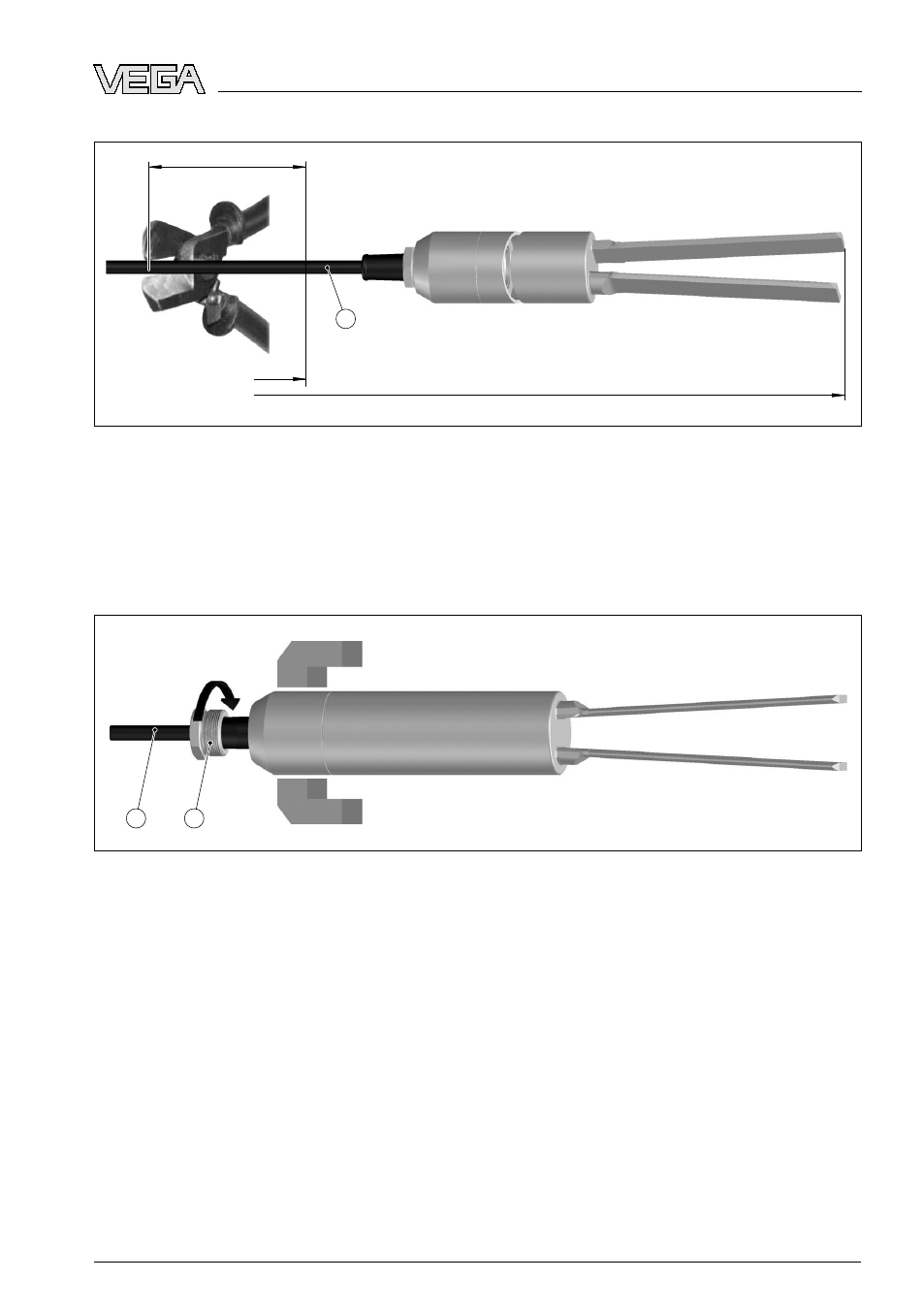

Рис. 2: Рассечение троса болторезным инструментом
9
Трос
5
Трос (9) отрезать болторезным инструментом прибл.
на 145 мм выше новой длины (L) датчика.
6
Верхнюю часть вибрирующего элемента (19) зажать в
тисках.
14
9
Рис. 3: Вывертывание нажимного винта
9
Трос
14
Нажимный винт
7
Гаечным ключом SW 24 вывернуть нажимный винт
(14),
чтобы кабель не крутился вместе с ним при
дальнейшем демонтаже.
8
Нижнюю часть вибрирующего элемента (ниже места
разделения) зажать в тисках.
Не зажимать за вилку.
VEGAVIB 62 •
Комплект для укорачивания троса
9
Монтаж
30097
-
RU
-080320
