Инструкция по эксплуатации VEGA VEGAVIB 62 Cable shortening set
Страница 17
Advertising
18
17
14
15
16
19

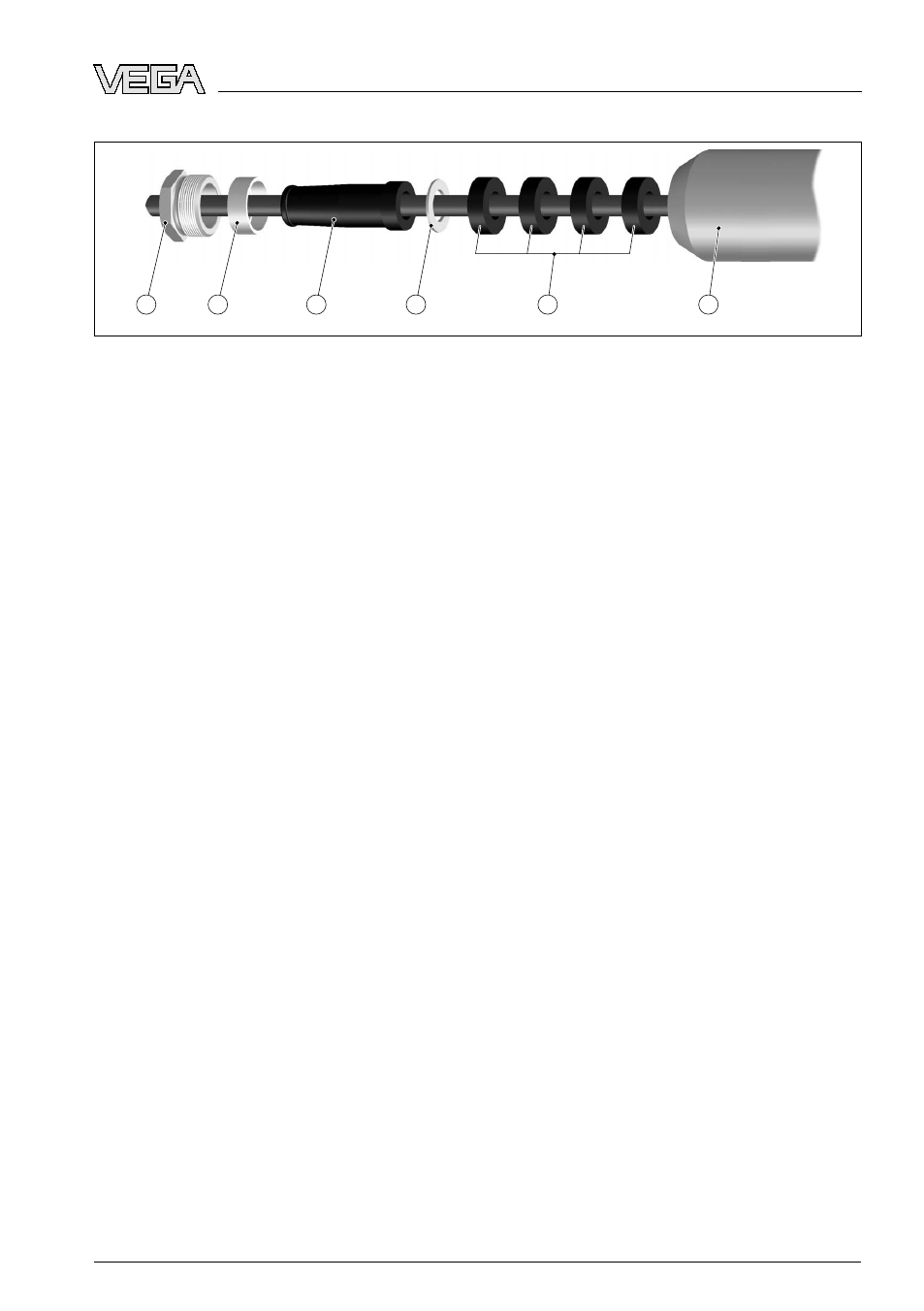

Рис. 15: Заделка троса
14
Нажимный винт
15
Упорное кольцо
16
Резиновая оболочка
17
Шайба
18
Резиновые кольца
19
Верхняя часть вибрирующего элемента
30
Нанести немного средства для стопорения нажимного
винта (14) и вкрутить винт в верхнюю часть вибри-
рующего элемента (19).
31
Нажимный винт (14) затянуть гаечным ключом SW 24
(
прибл. 6 Нм/4.4 lbf ft).
32
Проверить длину датчика.
33
Смонтировать датчик.
34
Подключить датчик согласно Руководству по эксплуа-
тации датчика.
35
Проверить переключающую функцию датчика.
VEGAVIB 62 •
Комплект для укорачивания троса
17
Монтаж
30097
-
RU
-080320
