VEGA VEGAVIB 62 Cable shortening set - Инструкция (Страница 12)

6 18 17 9 8 14 15 16 19 10 7
100 mm
(3 15 /
16
")

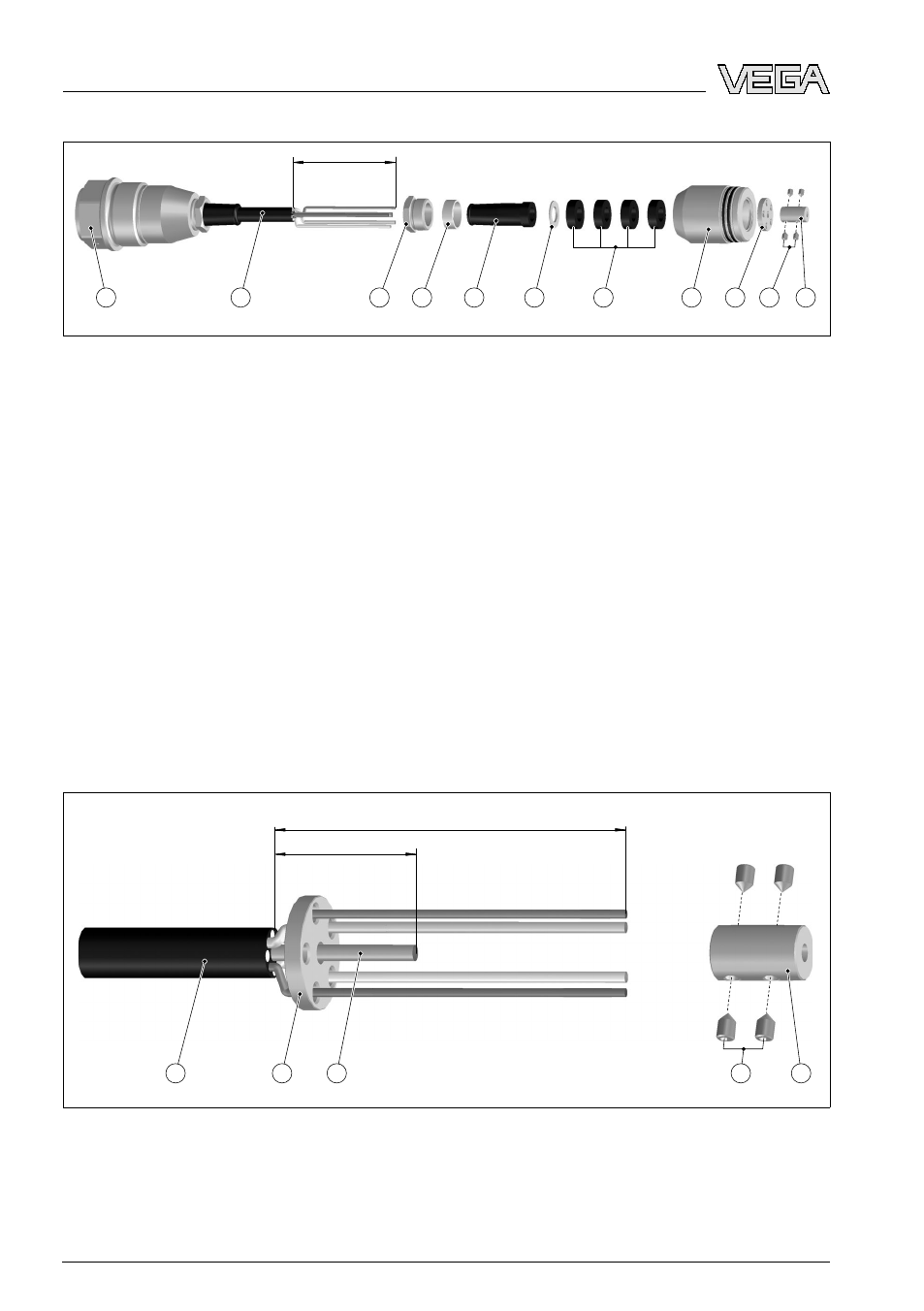

Рис. 8: Надевание деталей на трос
6
Стопорные винты (4шт.)
7 Зажим троса
8 Резьбовой штуцер
9 Трос
10 Диск с отверстиями
14 Нажимный винт
15 Упорное кольцо
16 Резиновая оболочка
17 Шайба
18 Резиновые кольца (4 шт.)
19 Верхняя часть вибрирующего элемента
14 Отдельные части (14, 15, 16, 17, 18, 19) надеть на трос
в соответствии с рисунком.
При этом выступ шайбы (17) должен быть направлен
на упорное кольцо (15).
15 Внешнюю изоляцию троса удалить прибл.на 100 мм.
16 Болторезным инструментом укоротить несущий трос
(12)
на 70 мм (остаток длины: 30 мм).
6 9 12 10 7
30mm
(1 3 /
16
")
100 mm
(3 15 / 16 ")
Рис. 9: Укорачивание несущего троса - надевание зажима троса
6
Стопорные винты
7 Зажим троса
10 Диск с отверстиями
12 Несущий трос
12 VEGAVIB 62 • Комплект для укорачивания троса
Монтаж
30097
-RU
-080320
