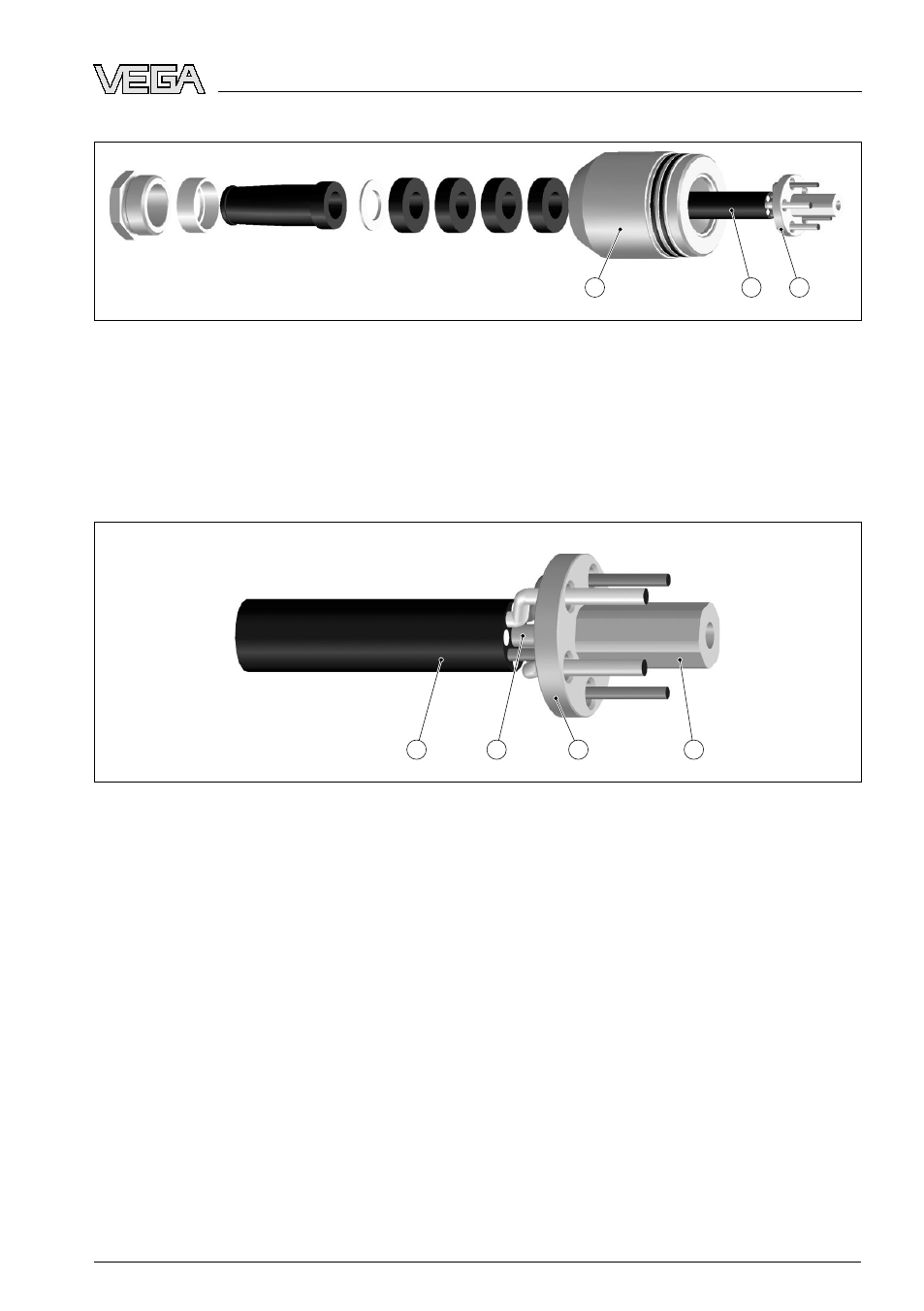

Рис. 6: Извлечение троса из верхней части вибрирующего элемента.
9
Трос
10 Диск с отверстиями
19 Верхняя часть вибрирующего элемента
11 Отрезанный трос (9) вытащить из верхней части
вибрирующего элемента (19).
Все части сохранить для монтажа.
7 9 12 10
Рис. 7: Рассечение несущего троса (12) болторезным инструментом
7
Зажим троса
9 Трос
10 Диск с отверстиями
12 Несущий трос
12 Болторезным инструментом отрезать несущий трос
(12),
диск с отверстиями (10) сохранить для монтажа.
13 Оставшийся трос датчика (9) очистить от масла и жира
и затереть тальком.
Старую запрессовку троса повторно использовать
нельзя, и ее следует утилизировать соответствующим
образом.
