Инструкция по эксплуатации VEGA VEGAVIB 62 Cable shortening set
Страница 15
5
5
19
3
4
14

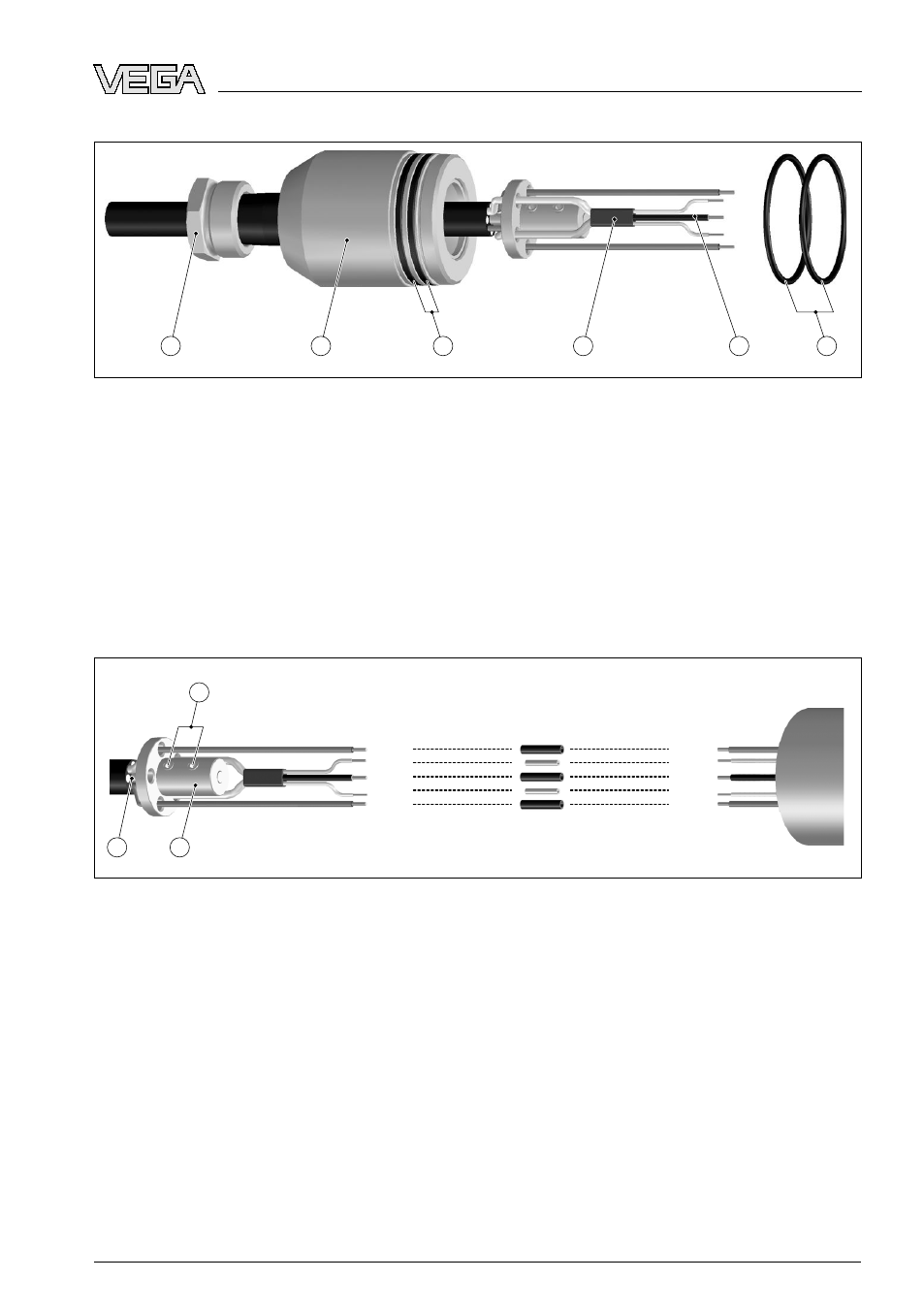

Рис. 11: Замена О-колец - подготовка проводов
3
Трубка с усадочными свойствами - голубая
4
Трубка с усадочными свойствами - черная
5
O-
кольца
14
Нажимный винт
19
Верхняя часть вибрирующего элемента
24
Скрутить экранирующую оплетку желтого и зеленого
проводов. Скрученный экран заизолировать с по-
мощью черной трубки (4) в соответствии с рисунком.
Поверх сопряжения зеленого-черного-желтого в изо-
лированном проводе натянуть голубую трубку (3).
6
GN/YE
GN
BK
YE
RD
GN/YE
GN
BK
YE
RD
7
12
Рис. 12: Соединение проводов
6
Стопорные винты
7
Зажим троса
12
Несущий трос
GN
Зеленый
BK
Черный
YE
Желтый
RD
Красный
GN/YE
Зеленый-желтый
25
Провода зачистить от изоляции прибл. на 5 мм и
соединить с помощью соединительных гильз и об-
жимных щипцов в соответствии с рисунком.
VEGAVIB 62 •
Комплект для укорачивания троса
15
Монтаж
30097
-
RU
-080320
