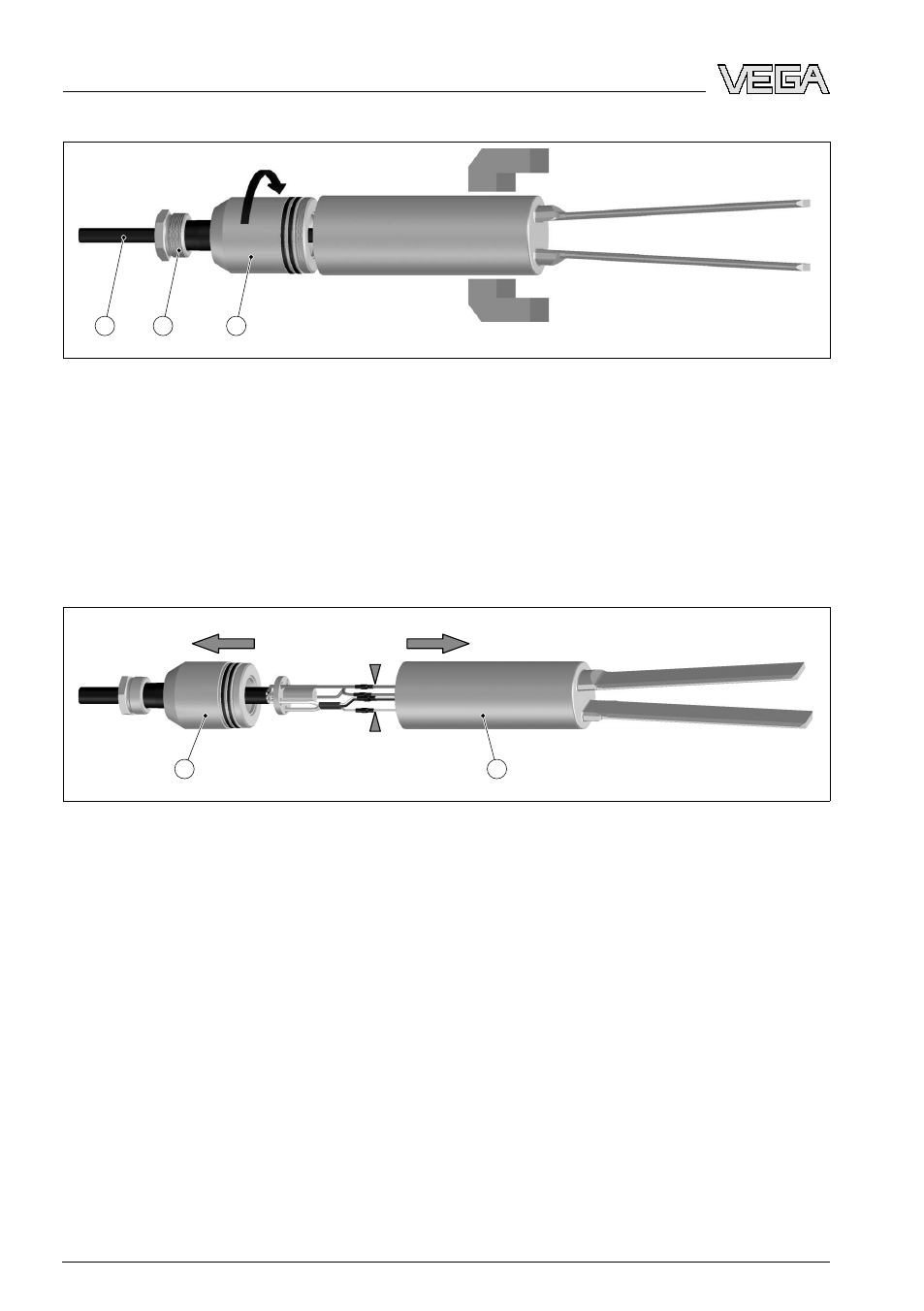

Рис. 4: Отворачивание вибрирующего элемента
9
Трос
14
Нажимный винт
19
Верхняя часть вибрирующего элемента
9
Трубным ключом ослабить и вывернуть верхнюю часть
вибрирующего элемента (19). Оба резьбовых соеди-
нения защищены от саморазвинчивания растворимым
лаком.
При этом трос (9) не должен крутиться.
A
B
Рис. 5: Отделение частей вибрирующего элемента друг от друга - обрезка проводов
A
Верхняя часть вибрирующего элемента
B
Нижняя часть вибрирующего элемента
10
Осторожно отделить обе части (A и B) друг от друга.
Боковыми кусачками отрезать провода прямо в месте
их запрессовки (см. стрелку).
10
VEGAVIB 62 •
Комплект для укорачивания троса
Монтаж
